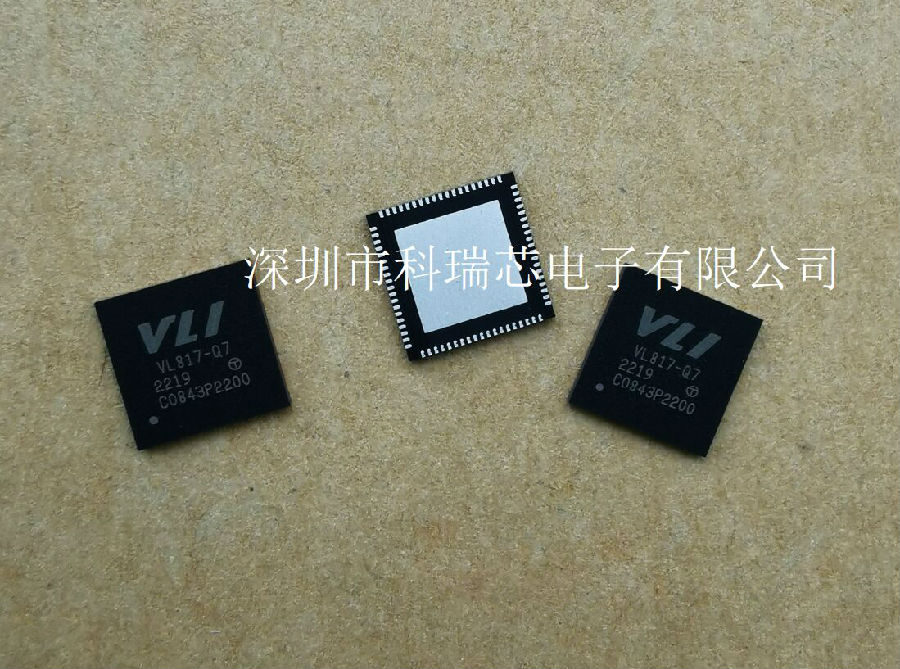

威盛VL817-Q7S，USB 3.1 Gen1集線器控制器，采用QFN-76封裝。

描述

VIA實驗室的VL817是一款現代化的USB 3.1第壹代集線器控制器，具有優化的成本結構，完全符合USB 3.1第2代規范，包括ECN和2017年1月的合規測試更新。VL817提供2端口和4端口配置，具有集成穩壓器、新的低功耗設計和全面的USB充電支持。VL817支持超-高速（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）設備的任何組合，集成的USB 2.0集線器的多事務轉換器功能在同時使用多個全速設備時提供了更高的性能。集成的5V DC-DC開關穩壓器使VL817能夠直接從5V USB VBus供電，在提供高功率效率的同時降低BOM成本。VL817具有靈活的固件架構，除了現場更新之外，還提供了自定義功能的框架。包括Tx均衡設置和GPIO行為在內的各種參數可通過固件進行更改，包括可選擇配置的USB充電控制器，用于為智能手機和平板電腦等各種設備充電。

基于VL817的集線器設備在Windows、Mac OS X和各種Linux內核下工作，無需額外的驅動程序。基于VL817的集線器設備也與支持USB集線器功能的非x86設備和平臺兼容，如智能手機、平板電腦和機頂盒。它非常適合所有USB集線器應用程序，如獨立USB集線器、筆記本電腦/超本擴展塢/端口復制器、臺式電腦前面板、主板板載集線器和USB集線器復合設備。VL817包含多個可選的USB 2.0虛擬設備，包括USB公告牌和USB HID，以支持媒體控制按鈕，如播放/暫停、音量增大/減小等。

主要功能

● 符合USB 3.1

-符合通用串行總線3.1規范

-滿足2017年1月之前的所有USB 3.1 ECN

-符合通用串行總線2.0規范USB 2.0集線器支持MTT

-支持超-高速、高速、全速和低速設備的任何組合的同時操作

-內部USB PHY采用先-進的CMOS工藝實現低功耗

● 集成USB設備

-USB HID類設備（可選）作為USB 2.0虛擬設備實現，便于固件更新或媒體控制按鈕的可配置行為-始終存在/禁用

-USB Billboard Class 1.1設備（可選）實現為USB 2.0虛擬設備可配置行為-必要時暴露/始終存在/禁用

● 全側帶信號支持

-支持所有端口的單獨和成組模式操作

-支持PWM LED狀態指示燈

-固件的SPI接口。固件可通過USB升級。

-專用應用程序的管理界面

-DFP的任何組合都可以配置為支持USB電池充電

● 全面的USB電池充電支持

-支持USB電池充電規范v1.2（SDP、CDP、DCP）

-支持供應商特定的充電模式，如蘋果2.4A、三星等

-支架YD/T 1591-2009

-在系統掛起、關閉或斷開連接時支持獨立充電

-DFP的任何組合都可以配置為支持USB電池充電

● 電源和封裝

-需要3.3V和1.1V輸入

-25MHz Xtal

-集成穩壓器從5V輸入產生所有所需電壓

5V至1.1V開關DC-DC穩壓器

5V至3.3V LDO調節器

-QFN 76L綠色包裝（9x9x0.85 mm）

-QFN 56L綠色包裝（7x7x0.85 mm）
