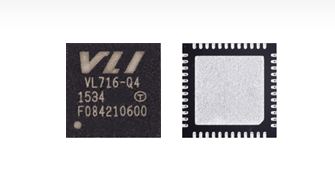

VL716-Q4     QFN-48

VL716是一款高性能、低功耗的單芯片USB 3.1到SATA 6Gb/s橋接控制器，支持USB type-C連接器，用于連接硬盤驅動器(HDD)、固態驅動器(SSD)和光盤驅動器(ODD)的新一代外部存儲設備。其集成的內部USB 3.1 PHY使VL716運行在USB SuperSpeedPlus，超高速，高速和全速模式。支持USB大容量存儲類批量傳輸(BOT)，基于VL716的設備可以工作在Windows 8, Windows 7, Vista, XP, Mac OS X和各種Linux內核沒有額外的驅動程序。除了大容量傳輸外，VL716還支持UASP (USB Attached SCSI Protocol)協議，允許大容量存儲命令隊列和無序數據傳輸，進一步提高讀寫性能。內置SATA 6Gb/s主控制器，可與所有基于SATA的存儲設備兼容，可自動連接SATA 6Gb/s、SATA 3Gb/s或SATA 1.5Gb/s。內置CC1/CC2電纜方向檢測電路和兩套SuperSpeed USB信號引腳，可支持USB - c型插座，無需任何額外成本即可實現插拔功能。

內置所有所需的線性和開關穩壓器，高度集成的VL716與USB 5V總線電源的單電源輸入完美工作，節省客戶的BOM成本。6 GPIO引腳可用于按鈕，操作led，設備下電控制，和其他特殊用途。SPI接口可以支持用于固件升級或附加軟件增強的外部flash。VL716可采用qfn48l (6x6x0.85 mm)綠色封裝，適合小型形狀因素設計，支持USB - c型插座。

關鍵特性

SuperSpeedPlus USB (10Gb/s)和高速USB (480Mb/s)

—符合通用串行總線3.1規范修訂1.0

-符合通用串行總線規范修訂2.0

-大容量存儲類散裝運輸(BOT)

—UASP (USB Attached SCSI Protocol)流媒體協議

-集成內部SuperSpeedPlus PHY和USB2.0 PHYSerial ATA 6Gb/s, 3Gb/s和1.5Gb/s

—符合串行ATA規范修訂版3.1

—集成內部SATA 6Gb/s PHY

—ATA設備的RBC命令轉換

—MMC-2命令直通到ATAPI

—支持48位LBA

—支持多個LUNFast 8051宏cell 80c32兼容微控制器

-標準1T 8051指令setUSB c型連接器支持

—CC1/CC2電纜方向檢測邏輯

-兩組超速USB信號引腳，使插頭翻轉功能內置電壓調節器

- 5.0V至3.3V LDO

—特殊功能使用的5.0V到1.2V切換dc - dcgpio

- 6個gpio供客戶特殊使用

- 2個專用BUSY/POWER LED指示燈

—支持設備下電功能

—支持外部SPI flash進行固件升級

—支持Microsoft Windows 8、Windows 7、Vista、XP操作系統

—支持Mac OS 10。X

—支持多種Linux內核物理

- QFN 48L綠色包裝(6x6x0.85 mm)
