VL102-Q4

型號(PratNumber) VL102-Q4
數量(QTY.) 20000
廠家(Brand) VIA/威盛
封裝(Package) QFN6x6-48
批號(DC.) 24+
聯系人(contact) 顏先生/William
電話(contact) 0755-82170220,21001680
PDF(PDF.)
詢價(Inquire)
1.產品簡介

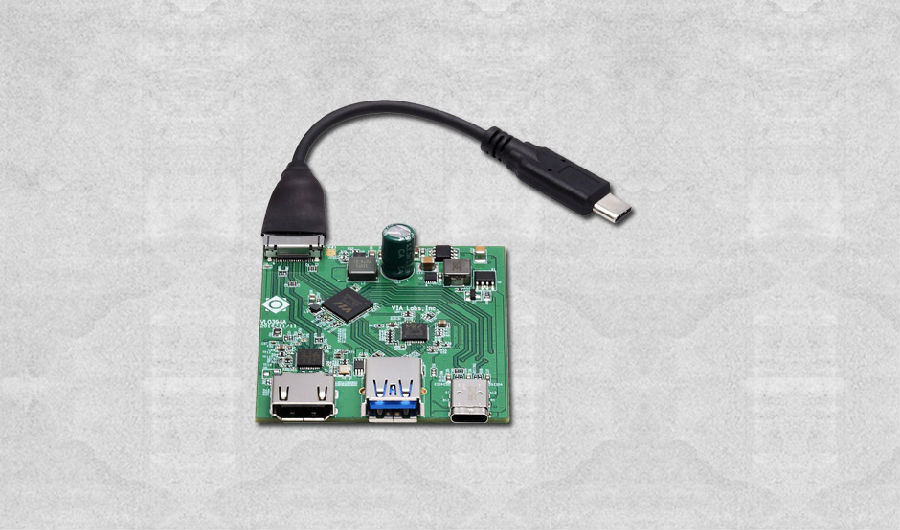

威盛VL102-Q4,用于USB-C設備的DP Alt模式和PD 3.0控制器,采用QFN6x6-48封裝,應用在USB-C視頻適配器和USB-C多功能底座。


描述

VIA Lab的VL102-Q4(A0)是一款高度集成的單芯片DisplayPort Alternate模式和Power Delivery 3.0控制器,適用于USB-C設備,專為USB-C視頻適配器和USB-C多功能擴展塢等應用而設計。集成USB-C充電UFP,VL102-Q4(A0)可以執行DP alt模式視頻輸出功能,并在檢測到外部電源后同時為連接的PD主機充電。集成USB-C DRP可以連接到USB-C電源適配器為PD主機充電,也可以連接到USB設備進行數據傳輸。集成了D+/D充電ePHY,以支持使用D+/D進行協議握手的充電器。VL102的設備策略管理器可以在其DRP和UFP之間協商功率規則,然后啟用通過充電。支持在無電模式下為主機充電和快速角色交換。SBU1/SBU2交換機內置,支持USB-C電纜翻轉功能。實現了USB Billboard設備和USB-C橋接功能,以滿足“VESA DP Alt Mode on USB Type-C”規范,并允許USB主機與連接在下游端口的PD產品進行通信。VL102內置所需的線性電壓調節器、Vbus電壓檢測器和Vbus電流檢測器,可以完美地與來自Vconn電源或來自Vbus電源的電源輸入一起工作,并且可以監測異常電源行為。多達9個GPIO引腳可用于電源放電控制、電源開關控制、數據開關控制或其他特殊應用。SPI接口可以通過USB Billboard設備支持外部閃存進行固件升級。VL102有QFN 48L(6x6x0.85 mm)綠色封裝,適合小尺寸設計。


特征

● CC邏輯和PD引擎支持一個充電UFP和一個DRP

符合USB Type-C電纜和連接器規范修訂版1.2

符合USB電源交付規范修訂3.0版本1.0a

集成Type-C收發器,支持一個充電UFP和一個DRP

內置上拉/下拉電阻,包括Rp, Rd和Ra

內置Vconn電源開關

● DP Alt-mode Configuration

兼容USB Type-C標準版本1.0a上的VESA DisplayPort Alt模式

DP模式發現/進入/退出

DP配置、狀態更新、源/sink連接檢測

內置Aux_CH開關

● USB-C充電UFP能力

當外部電源可用時,為連接的PD主機充電

支持提供者和消費者角色

支持PD電源規則高達100W

支持用完電池充電和快速角色切換

● USB-C DRP能力

支持提供者和消費者角色

支持PD電源規則,zui大100W作為Sink, 15W作為Source

內置D+/D-為使用D+/D-作為協議握手的充電器充電ePHY

內置USB HS數據開關

● USB廣告牌設備& USB c橋

符合公告牌設備USB設備類定義修訂版1.1

兼容USB Type-C橋規范修訂1.0 RC

集成內部USB2.0 PHY

● 8051宏單元兼容80c32微控制器

標準1T 8051指令集

嵌入式掩碼ROM和SRAM

支持外部SPI flash進行固件升級

● 內置電壓調節器,電壓檢測器和電流檢測器

5.0V至3.3V LDO和3.3V至1.8V LDO

在Vbus和Vconn之間自動選擇電源

● 用于電源監控的Vbus電壓檢測器和Vbus電流檢測器

9個gpio用于應用定制和一個I2C主接口

● 物理

QFN 48綠色封裝(6x6x0.85 mm)

● 認證

pd2.0認證TID: 1010103
