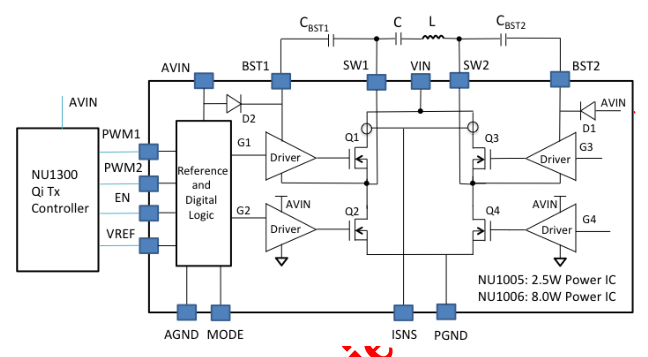

NU1005/6集成了十分可靠的短路保護電路。當外部組件發生故障，使SW引腳直接或者間接

的短接到地時，短路保護電路可以保護輸入電源以及芯片內部.電路工作的每一個周期，Q1

和Q3的電流都會被采樣，并與短路保護閾值電流相比較。在單個周期中，如果電流超過閾

值，內部加減計數器加1,如果電流信號小于閾值，計數器減 1（最低為 0），當計數器的輸出

為7時，短路保護電路工作，4 個功率 FETs直接被關斷，不再受 PWM 的控制。20ms 后，電

會嘗試重新啟動。

PCB板布線小提示：

1. 盡量減小走線環路的大小，特別是高功率環路，以最小化EMI噪聲。

2. 將信號走線置于第二層或第三層，避免噪聲耦合。

3. 加寬SW1，SW2和LC諧振腔之間的銅走線，LC內的大電流會引起功率損耗，降低效率。另外應

盡可能的加寬VIN的走線。

4. 將模擬AGND與PGND分開走線，通過一個電阻連接。請參考圖12處的R23。

5. NU1005/6已集成全橋功率級電路，在PCB內需要放置導熱孔為NU1005/6提供散熱通路。

6. 輸入電容應選用小尺寸電容，盡量靠近 VIN 和 PGND 放置，使輸入電容具有低的ESR和

ESL，這樣可明顯地減小高頻噪聲，請參考圖12的C4和C6。

7. 保持AGND和PGND通路的低電阻特性，使用盡可能多的鋪銅以及適量的通孔。
