1.產品簡介

英集芯IP6821，無線充電發射控制SOC，采用SOP-16封裝，可應用在無線充電底座。

概述

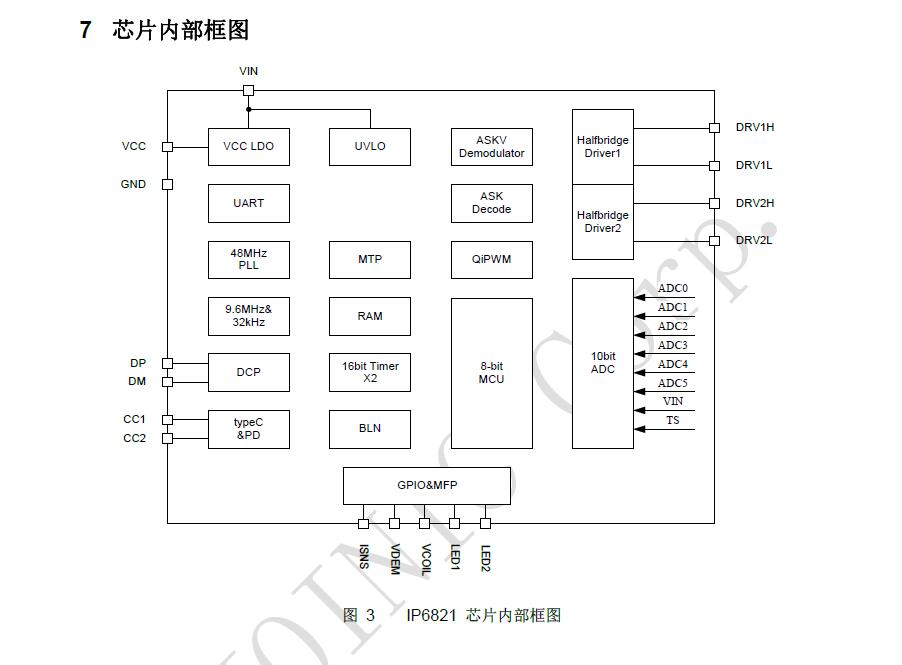

IP6821是一款高集成度，符合WPC qi標準的無線充電發射控制芯片。芯片內部集成H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議等必要的無線充電資源。

IP6821支持協議、異物檢測靈敏度、指示燈等功能定制。

IP6821采用SOP16封裝，PIN腳功能排布針對無線充電應用進行了優化，非常便于方案PCB繪制。

特性

● 符合WPC qi標準

支持BPP、PPDEPPDEPPDEPPDE、EPP 協議

● 集成2P2N H橋驅動

外配全橋功率MOS

支持5W~15W充電

● 集成ASK通訊解調模塊

● 集成DP&DM、PD快充

支持DP/DM引腳申請適配器快充

支持PD3.0快充協議

快充電壓支持5V/9V/12V檔位

● 集成MTP ROM，支持固件升級

● 內置完善的保護措施

支持空載和帶載異物檢測

支持NTC溫度檢測

支持線圈電壓振幅限制

支持輸入過壓 / 欠壓 / 過流保護

● 支持CBB/NPO/X7R諧振電容

● 輸入電源動態功率管理（DPM）

支持5V@500mA適配器供電

支持 PC USBPC USBPC USBPC USBPC USBPC USB接口供電接口供電

● 系統功耗

工作待機功耗10mA

睡眠模式下功耗小于50uA
