英集芯IP6566-AC，集成雙口Type-C PD3.0(PPS)等快充協議的輸出SOC IC ，采用QFN4x4-28封裝，可應用在車載充電器、快充適配器和智能插排。

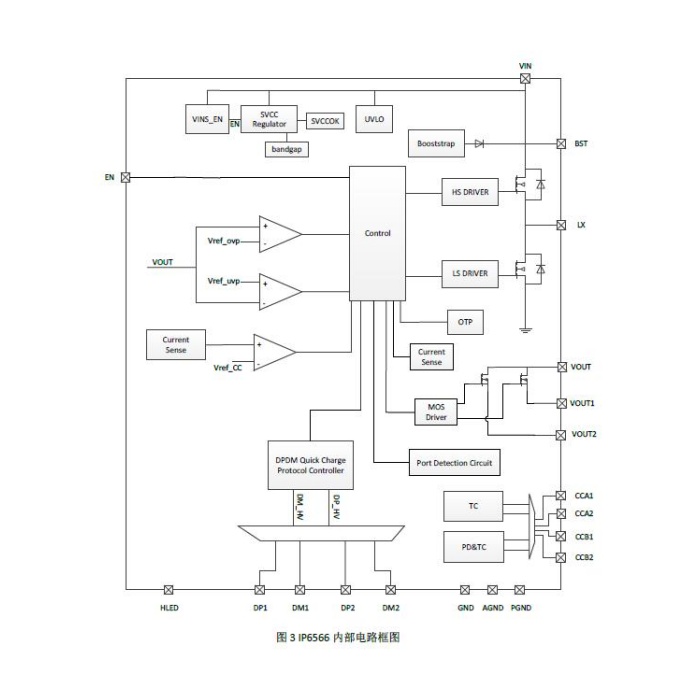

簡介

IP6566-CC是一款集成同步開關的降壓轉換器、支持多種輸出快充協議、支持Type-C輸出和USB PD2.0/PD3.0(PPS)協議的雙口輸出SOC IC，為車載充電器、快充適配器、智能拌插提供完-整的解決方案。

IP6566-CC支持雙USB Type-C, USB Type-C和USB A，或者雙USB A輸出，集成雙口自動插拔檢測功能，單獨使用任意一口都可支持快充輸出，當雙口同時使用時，雙口都輸出5V，總功率5V/3.4A。

IP6566內置功率MOS，輸入電壓范圍是8.2V到32V，輸出電壓范圍是3V到12V，zui大能提供20W的輸出功率，能夠根據識別到的快充協議自動

調整輸出電壓和電流.。IP6566輸出5V/3A，板端轉換效率髙至93.8%。

IP6566的PD輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。

IP6566的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

IP6566具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6566有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。

IP6566-CC采用4*4mm QFN28封裝。

特征

● 同步開關降壓轉換器

內置功率MOS

輸入工作電壓范圍： 8.2V~32V

輸出電壓范圍：3V~20V，根據快充協議自動調整

輸出電壓有線補功能，50mV/A

輸出具有CV/CC特性（輸出電流小于設定值，輸出CV模式；輸出電流大于設定值，輸出CC模式)

VIN=12V，VOUT=5V/3A，板端轉換效率為96.5%

● 雙口快充輸出

支持雙USB Type-C輸出

支持USB Type-C和USB A輸出

支持雙USB A輸出

任意一個輸出口都支持快充

雙口自動插拔檢測功能

● 支持Type-C輸出接口USB PD協議

支持5V、9V、12V、15V、20V電壓輸出

支持PD2.0/PD3.0輸出協議

PPS支持3.3V~21V，20mV/step電壓輸出

● 快充規格

支持2個Type-C PD口輸出

支持2個BC1.2、Apple、三星協議

支持2個高通QC2.0和QC3.0

支持2個MTK PE+1.1和MTK PE+2.0

支持2個華為快充協議FCP

支持2個華為快充協議SCP

支持2個三星快充協議AFC

支持2個展訊快充協議SFCP

支持2個OPPO快充協議VOOC

● 多重保護、高可靠性

輸入過壓、輸入欠壓、輸出短路、輸出過流保護和過溫保護

DP/DM/CC過壓保護

DP/DM/CC PIN耐壓30V

ESD 4kV，直流耐壓40V
