英集芯IP5389-BZ-AACC，支持雙向SCP、 VOOC、PD3.0等快充協議、支持2~5節串聯電芯集成升降壓驅動最大功率100W的移動電源SoC，采用QFN8x8-64封裝，可應用在移動電源/充電寶和手機、平板電腦等便攜式設備。

概述

英集芯IP5389是一款集成QC2.0/QC3.0/QC3+輸出快充協議，AFC/FCP/SCP/VOOC輸入輸出快充協議、USB CPD2.0/PD3.0輸入輸出協議、USB CPD3.0 PPS輸出協議、兼容BC1.2/蘋果手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完-整的電源解決方案�？赏瑫r(shí)支持USBAx2，USBC，USBB(或lightning口，或USBC)四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。

P5389支持2/3/4/5節串聯電芯，同步開關升降壓系統可提供100W輸出能力�？蛰d時，自動進入休眠狀態。

P5389內置14bitADC，精-確測量電池電壓和電流。IP5389內置電量計算法，可準確獲取電池電量信息。可定制電池電量曲線，以精-準顯示電池電量。

IP5389支持4顆LED電量顯示，支持88、188等各種數碼管電量顯示；支持照明功能；支持按鍵。

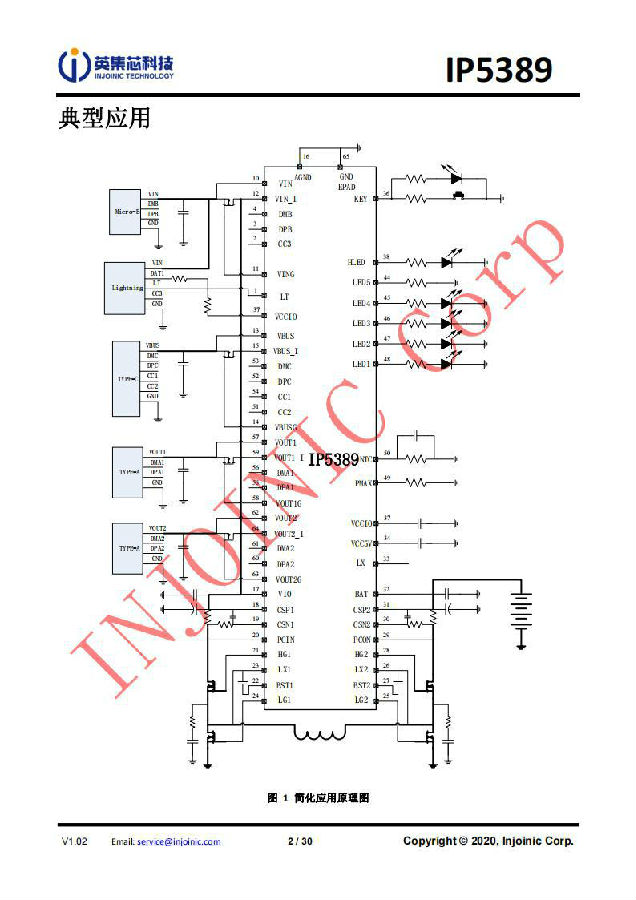

特性

● 同時支持多個USB口

2個USB A口輸出

1個USB C口輸入輸出

1個USB B口或Lightning口輸入或C口輸入輸出

● 快充規格

任意一個口都支持快充

集成QC20/QC3.0/QC3+2B輸出快充協議

集成FCP輸入輸出快充協議

集成AFC輸入輸出快充協議

集成SCP輸入輸出快充協議

集成VOoC輸入輸出快充協議

集成DRP ty.SRC協議，PD3.0輸入輸出快充

兼容BC1.2. 蘋果手機快充

● 集成USB Power Delivery (PD2.0/PD3.0)協議

支持PD2.0雙向輸入輸出協議

支持 PD3.0雙向輸入輸出，PPS輸出協議

支持5V，9V，12V，15V，20V電壓檔位輸入

支持5V，9V，12V，15V，20V電壓檔位輸出

支持PPS 20mV/step輸出電壓檔定

集成硬件的雙向標記編解碼(BMC)協議

集成物理層協議(PHY)

集成硬件CRC

支持Hard Reset

集成對E-MARK線纜的識別和支持

● 集成功率控制

集成觀向BUCK-6OOST升降壓功率NMOS驅動

集成charge-pump控制外置路徑NMOS

● 充電規格

自適應充電電流調節

支持3.65V. 4.15V. 4.2V. 4.3V. 4.35V. 44V電池

支持2/3/4/5節事聯電芯

支持磷酸鐵鋰電池3.65V充電

● 放電規格

輸出功率zui大100W

同步開關放電5V2A效率達97%以上

支持線補

● 電量顯示

內置14bitADC和電量計

支持4顆LED電量顯示

支持88、188等各種數碼管電量顯示

支持外部PIN選數碼管或LED燈做電量顯示

可自學習的電量計，電量顯示更均勻

初始電池容量PIN選配置

● 其他功能

自動檢測手機插入和拔出

快充狀態指示

支持電池溫度檢測

智能識別負載，輕負載自動進待機

支持多種按鍵模式選擇

內置照明燈驅動

● 多重保護、高可靠性

輸入過壓、欠壓保護

輸出過流、過壓、短路保護

電池過充、過放、過流保護

IC過溫保護

充放電電池溫度NTC保護

ESD 4KV，輸入(含CC/DP/DM引腳)耐壓30V

● BOM極簡

內置開關功率MOS驅動

單電感實現充電、放電功能

● IP5389_BZ封裝規格: 8mm x 8mm 0 4pitch QFN64
