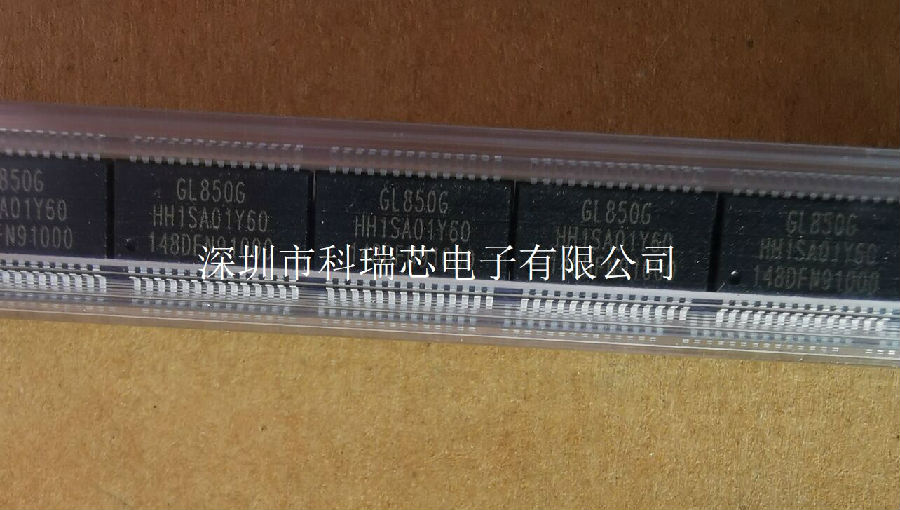

創惟科技GL850G-HHY22，采用SSOP-28封裝，應用在獨立USB集線器、NB /平板電腦/主板/塢站、游戲機、液晶顯示器集線器和任何復合設備都支持USB集線器功能。

描述

GL850G是GunESYS邏輯的高級版本集線器解決方案，完全符合通用串行總線規范修訂版2。GL850繼承了GeNESYS邏輯的前沿技術，實現了成本和功耗的串行接口設計。GL850G已證明兼容性，功耗更低的圖形和更好的成本結構高于USB2.0集線器解決方案在全-球范圍內。

GL850G提供了多個優點來簡化板級設計，幫助實現系統積分器的最低BOM（物料清單）。GL850G集成了5V至3.3V和3.3V到1.8V電壓降調節器到單片，因此不需要外部LDO。此外，GL850G的電源使能引腳既支持高啟動和低使能開關，提供更好的靈活性，在組件選擇。

GL850G嵌入一個8位RISC處理器來操縱控制/狀態寄存器，并響應來自USB主機的請求。GL850G的固件將控制其通用I/O（GPIO）來訪問外部EEPROM，然后響應主機，在外部EEPROM中配置定制的PID和VID。內部掩碼ROM中的默認設置響應主機而無需外部EEPROM。GL850G是為客戶設計的，具有很大的靈活性。通過編程外部EEPROM（如參考第5章），可以容易地實現更復雜的設置，例如PID、VID和下游端口設置的數目。

GL850G是一款功能齊全的解決方案，支持個人和Gang(4個端口作為一個組)模式進行電源管理(個人模式僅在QFN28封裝中提供)。下行端口數量和不可移動下行端口數量可通過EEPROM、SMBUS或I/O捆綁式等方式配置。

特征

● 符合USB規范修訂版2.0

● 片上8位微處理器

● 單事務翻譯(STT)

● 集成USB2.0收發器

● 低功耗支持

● 智能電源模式

● 靈活的設計
