型號(PratNumber) | G690L293T71Uf |
數量(QTY.) | 15000 |
廠家(Brand) | GMT/致新 |
封裝(Package) | SOT-23 |
批號(DC.) | 24+ |
聯系人(contact) | 顏先生/William |
電話(contact) | 0755-82170220,21001680 |
PDF(PDF.) |
![]() |
詢價(Inquire) |

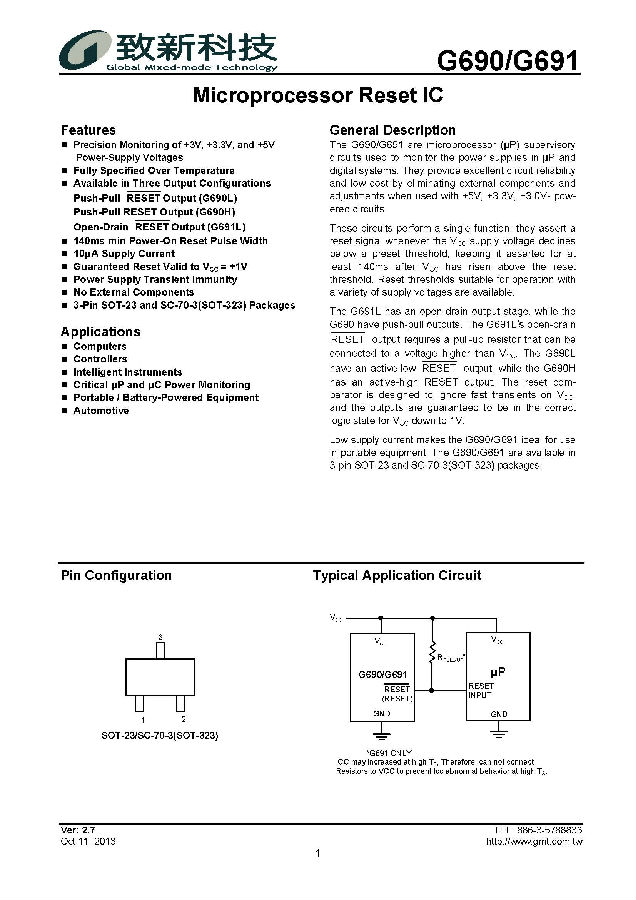

G690L293T71Uf是微處理器(μP)監控電路,用于監控μP和數字系統中的電源,采用SOT-23封裝
一般說明
G690/G691是微處理器(μP)監控電路,用于監控μP和數字系統中的電源。當與+5V、+3.3V、+3.0V供電的電路一起使用時,它們通過消除外部組件和調整來提供出色的電路可靠性和低成本。
這些電路執行單一功能:每當VCC電源電壓降至預設閾值以下時,它們都會發出復位信號,并在VCC升至復位閾值以上后至少140毫秒內保持該信號。適用于各種電源電壓操作的重置閾值可用。
G691L具有開漏輸出級,而G690具有推挽輸出。G691L的漏極開路復位輸出需要一個上拉電阻器,該電阻器可以連接到高于VCC的電壓。G690L具有低有效復位輸出,而G690H具有高有效復位輸出。復位比較器被設計為忽略VCC上的快速瞬變,并且輸出保證在VCC低至1V的情況下處于正確的邏輯狀態。低電源電流使G690/G691成為便攜式設備的理想選擇。
G690/G691提供3引腳SOT-23和SC-70-3(SOT-323)封裝。
特征
■ +3V、+3.3V和+5V的精確監測
■ 電源電壓
■ 完全指定超溫
■ 提供三種輸出配置
■ 推拉復位輸出(G690L)
■ 推拉復位輸出(G690H)
■ 開路漏極復位輸出(G691L)
■ 最小通電復位脈沖寬度140ms
■ 10μA電源電流
■ 保證復位有效至VCC=+1V
■ 電源瞬態抗擾度
■ 無外部組件
■ 3引腳SOT-23和SC-70-3(SOT-323)封裝
應用
■ 計算機
■ 控制器
■ 智能儀器
■ 臨界μP和μC功率監測
■ 便攜式/電池供電設備
■ 汽車
