G5521AR51U  臺灣致新代理商 GMT DC-DC系列

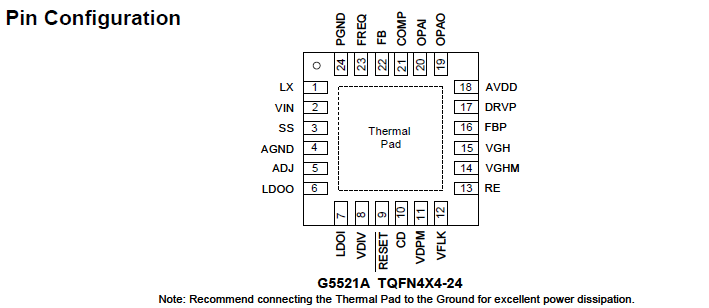

G5521AR51U      TQFN4X4-24

G5521A --Integrated Multi-Channel DC-DC Converter for TFT-LCD Panels

G5521A包括一個高性能增壓調節器，低壓差線性穩壓器（LDO），門脈沖調制器（GPM）、電壓檢測器、VCOM緩沖器（單位增益

OPA）和用于activematrix的VGH電荷泵控制器

薄膜晶體管（TFT）液晶顯示器（LCD）。

升壓轉換器提供調節的電源電壓

用于面板源驅動器IC。轉換器是一個

高開關頻率（640kHz或1.2MHz）電流模式

集成20V N通道的調節器

0.2ΩMOSFET，允許使用超小型電感器

和陶瓷電容器。它提供快速瞬態響應

脈沖加載，同時實現效率超過

90%. 該裝置可產生高達

18V，輸入電壓低至2.8V。軟啟動已編程

通過外部電容器設置輸入-

電流緩變率。低壓差（LDO）線性調節器

當輸入電壓為

3.3伏。它使用內部PMOS作為傳遞設備。它是

適用于定時控制器的電源電壓。

GPM由來自定時控制器的幀信號控制

以調節柵極接通電壓VGHM，該電壓起作用

一種減小耦合效應的閃爍補償電路

門線和像素之間。它還可以延遲

通電時的門開啟電壓，以實現校正

門驅動器IC的通電順序。兩個電源都接通

柵極接通電壓的延遲時間和下降時間為

可通過外部電容器和電阻器進行編程。

電壓檢測器監控電源電壓以發出

當檢測到的電壓過低時重置信號。檢測

電平由外部電阻分壓器決定

延遲時間可由外部電容器編程。

VCOM緩沖器可以驅動LCD VCOM電壓

具有高短路電流（150mA）、快速轉換速度

（12V/μs）、寬帶（12MHz）和軌對軌輸入/

輸出

VGH充油泵控制器提供可調節的TFT

門開啟電壓。正電荷的調節

泵由內部比較器產生

輸出電壓，并將其與內部基準進行比較。
