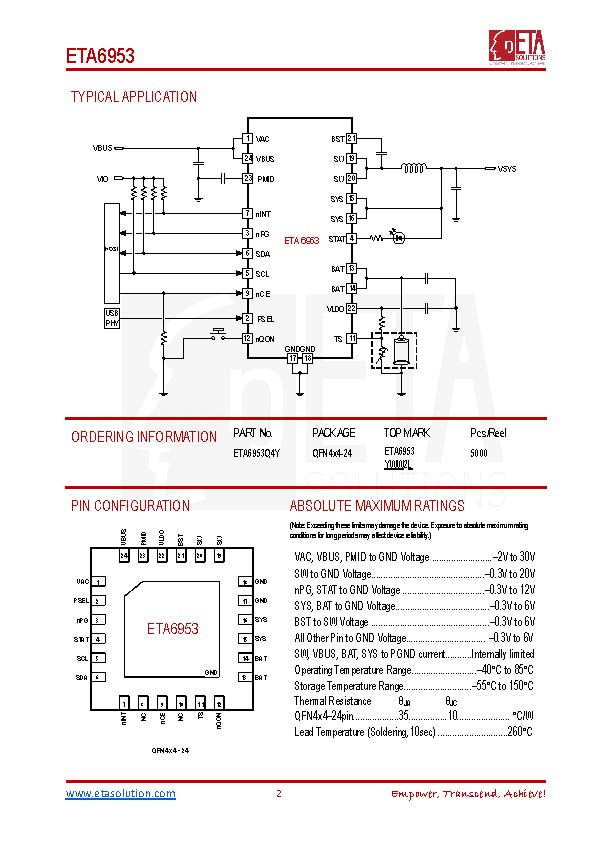

鈺泰ETA6953Q4Y，I2C控制的13.5V/3A單節電池充電器，采用QFN4x4-24封裝，帶電源路徑管理，應用在平板電腦、智能手機、互聯網設備、便攜式音頻揚聲器和手持電腦、PDA、POS。

說明
ETA6953是一款高度集成的3.0-a開關模式電池充電管理和系統電源路徑管理設備，適用于單芯鋰離子電池和鋰聚合物電池。它具有快速充電和高輸入電壓支持，適用于多種智能手機、平板電腦和便攜式設備。其低阻抗功率路徑優化了開關模式操作效率，減少了電池充電時間，并延長了電池在放電階段的壽命。其輸入電壓和電流調節為電池提供充電功率。該解決方案與系統和電池之間的輸入反向阻塞FET（RBFET，Q1）、高壓側開關FET（HSFET，Q 2）、低壓側開關FET（LSFET，QC 3）和電池FET（BATFET，Q4）高度集成。它還集成了用于高壓側柵極驅動的自舉二極管，以簡化系統設計。具有充電和系統設置的I2C串行接口使該設備成為真正靈活的解決方案。
該設備支持多種輸入源：標準USB主機端口、USB充電端口和USB兼容高壓適配器。為了支持使用高壓適配器快速充電，ETA6953提供了用于USB開關控制的PSEL引腳。為了設置默認輸入電流限制，設備從系統中的檢測電路（如USB PHY設備）獲取結果。該設備符合USB 2.0和USB 3.0電源規格，具有輸入電流和電壓調節功能。該設備還通過在VBUS上提供5.15 V的恒定電流限制高達1.2-A，符合USB On The Go（OTG）操作額定功率規范。
電源路徑管理將系統調節為略高于蓄電池電壓，但不會降至3.5 V最小系統電壓（可編程）以下。使用此功能，即使電池完全耗盡或取出，系統也能保持運行。當達到輸入電流限制或電壓限制時，電源路徑管理會自動將充電電流降至零。隨著系統負載持續增加，電源路徑會對電池放電，直到滿足系統電源要求。此補充模式可防止輸入源過載。
