XPM52CD3515S-AS 富滿微同步開關降壓轉換器

概述

XPM52C是一款集成同步開關的降壓轉換器，支持多種輸出快充協議、支持USB Type-C和PD等多種快充協議，包括USB Type-C和PD協議，高通QC2.0/3.0/3.0+，華為FCP/SCP/HVSCP，VOOC 2.0/4.0協議，聯發科PE，三星AFC，USB BC1.2 DCP以及Apple 2.4A充電規范，為車載充電器、各種快充適配器、智能排插等供電設備提供完整的解決方案。

XPM52C內置功率MOS，輸入工作電壓到31V，輸出電壓范圍是3.3V到21V，能提供65W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和XPM52C具有自動識別VIN輸入電壓的功能，依據輸入電壓來調節輸出電壓。

XPM52C的輸出具有cv/cc特性，當輸出電流小于設定值，輸出cv模式，輸出電壓恒定；當輸出電流大于設定值，輸出cc模式，輸出電壓降低。

XPM52C的輸出電壓帶有線補功能，輸出電流增大后會相應的提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

XPM52C特別的集成了XPD-LINK互聯通信專利技術。通過XPD-LINK互聯功能，XPM52C可以簡單靈活的應用在多個Type-C端口的充電方案中。

XPM52C支持二次燒錄，可實現在線升級。

XPM52C有多種保護功能，具有輸入過壓、欠壓保護，輸出短路、過流保護，過溫保護。

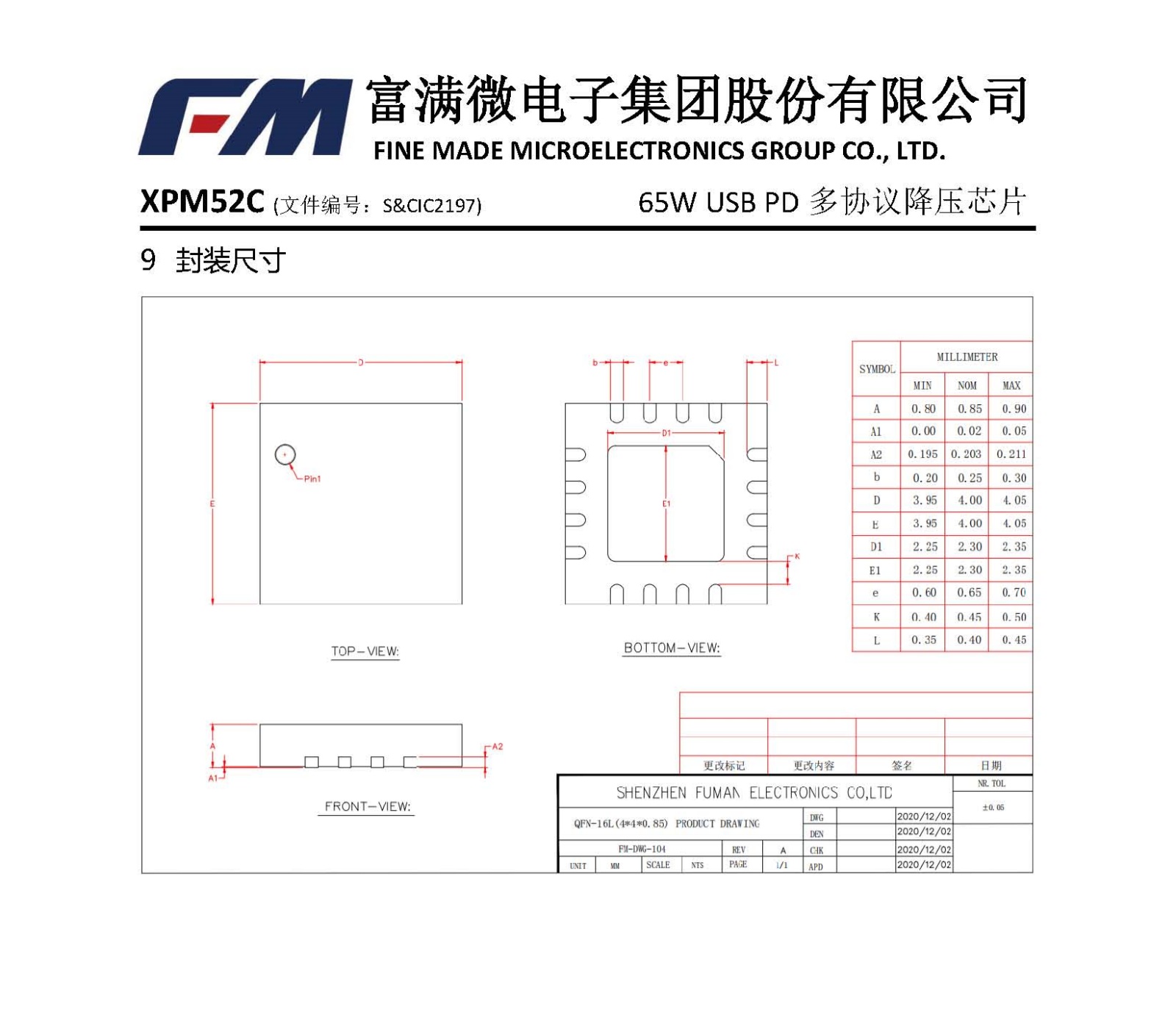

XPM52C采用QFN4x4-16L封裝。

特性

● 同步開關降壓轉換器

- 內置功率MOS

- 自動識別輸入電壓調節輸出電壓

- 輸入工作電壓高至31V

- 輸出電壓范圍：3.3V到21V，根據快充協議自動調整

- 輸出功率65W

- 輸出電壓有線補功能：50mV/A、100mV/A、150mV/A

- 輸出具有CV/CC特性

- 軟啟動功能

- 3A帶載啟動

- XP-LINK智能降功率

● 支持USB Power Delivery（PD）3.1協議

- 通過PD3.1認證（TID：7689）

- FPDO可配置：5V、9V、12V、15V、20V

- APDO可配置：5V Prog、9V Prog、15V Prog、20V Prog

- APDO以20mV步進調節電壓

- APDO電流可支持至5 A

● 輸出快充

- 支持Quick Charge 2.0/3.0/3.0+協議

- 支持小米CHARGE TURBO 27W協議

- 支持華為FCP/SCP/HVSCP協議

- 支持三星AFC協議

- 支持VOOC 2.0/4.0協議

- 支持聯發科PE協議

- 支持USB BC1.2 DCP

- 支持Apple 2.4A充電規范

● 支持在線升級

● 多重保護、高可靠性

- 輸入過壓、欠壓保護

- 輸出短路、輸出過流

- 過溫保護

● 全引腳ESD 4KV

● Package: QFN4x4-16

應用

● USB車載充電器

● 便攜式充電設備

● 通用高壓USB充電器

● 通用的高壓DC/DC變換應用

● 智能排插
