富滿微 XPD738DP30 雙端口控制器 封裝TSSOP-16

概述

XPD738是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0以及PPS、QC3.0+/QC3.0/QC2.0快充協議、華為FCP/SCP/HVSCP快充協議、三星AFC快充協議、BC1.2DCP以及蘋果設備2.4A充電規范的多功能USB Type-C和Type-A雙端口控制器。

XPD738內置的Type-C協議可以支持Type-C設備插入自動喚醒，智能識別插頭的正插與反插，并實現連接。XPD738集成的PD協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。當Type-C和Type-A其中一個端口接入設備時，Type-C或Type-A端口都可以實現獨立的快充功能。

當Type-C和Type-A都接入設備時，XPD738會將輸出電壓降至5V給設備供電。特別的，當Type-A口一直連接蘋果充電線但未接入蘋果手機時，Type-C 口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。XPD738完*美解決了Type-A和Type-C 口連接充電線應用時的快充難題。此外，Type-A 口充飽關斷電流閾值低至10mA，可支持智能穿戴設備小電流充電。

XPD738通過一路可Sink/Source的電流源，連接到AC-DC或DC-DC的反饋引腳實現動態調節電壓。不管是啟動還是調壓過程，都具備軟啟動功能，實現電壓平順過渡。

XPD738內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS輸出前會監測端口電壓是否處于安全狀態）。

XPD738集成10mΩ VBUS功率開關管，集成10mΩ電流檢測電阻，內置VPWR和VBUS雙放電通路，節省了外圍器件，發生錯誤時可以快速關閉輸出并恢復到安全狀態。

XPD738采用TSSOP16封裝，外圍簡潔，很容易通過USB PD認證測試。

特性

● 通過USB PD3.0認證(TID: 3479)

● 支持USB Type-C協議

- 配置為DFP(Source)/廣播3A/1.5 A電流

● 支持USB Power Delivery(PD)2.0和3.0以及PPS協議

- 集成完整PD分層通信協議

- PDO可配置：5V，9V，12V，15V，20V

- 輸出功率gao至65W

- APDO可配置：5VProg，9VProg，15V Prog，20V Prog

● 支持Quick Charge 3.0+/3.0/2.0協議

- 支持小米CHARGE TURBO 27W協議

● 支持華為FCP/SCP協議

● 支持三星AFC協議

● 支持USB BC1.2 DCP

● 支持Apple 2.4A充電規范

● 集成恒壓(CV)環路控制

● 集成10mΩ VBUS通路功率開關管

● 集成10mΩ電流檢測電阻

● 內置VPWR和VBUS雙放電通路

● 支持線損補償功能

● 支持USB Type-A和Type-C雙口工作模式

- 獨立工作都有快充，同時工作回5V

- A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充

● A口充飽關斷電流閾值10mA，小電流充電

● 安全性

- 過壓/欠壓保護

- 過流保護

- 過溫保護

● CC1/CC2/DP1/DM1/DP2/DM2過壓保護

● ESD特性±4KV

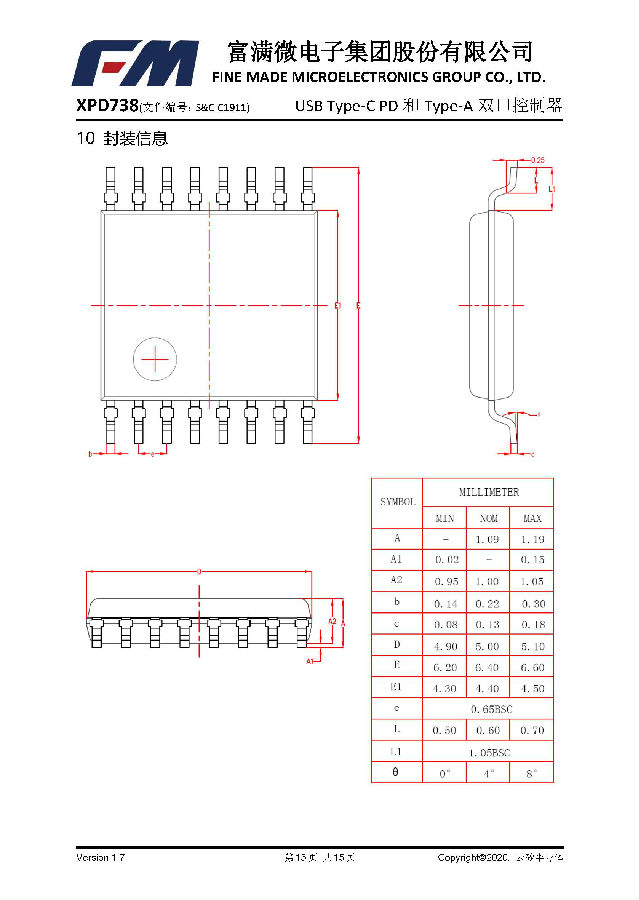

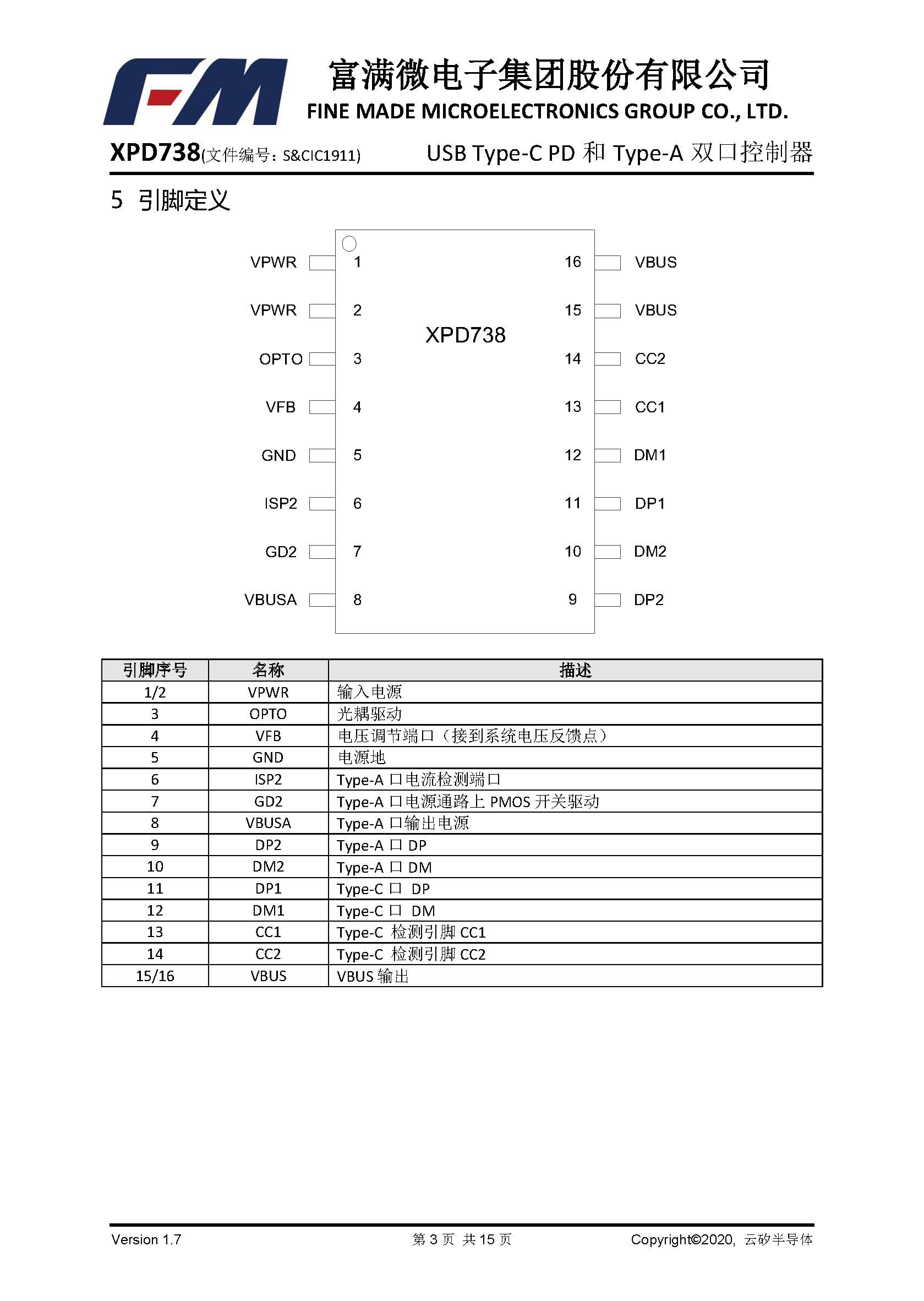

● Package: TSSOP-16

應用

● AC-DC適配器

● USB充電設備
