供應FM富滿微 XPD720BP 多協議端口控制器芯片

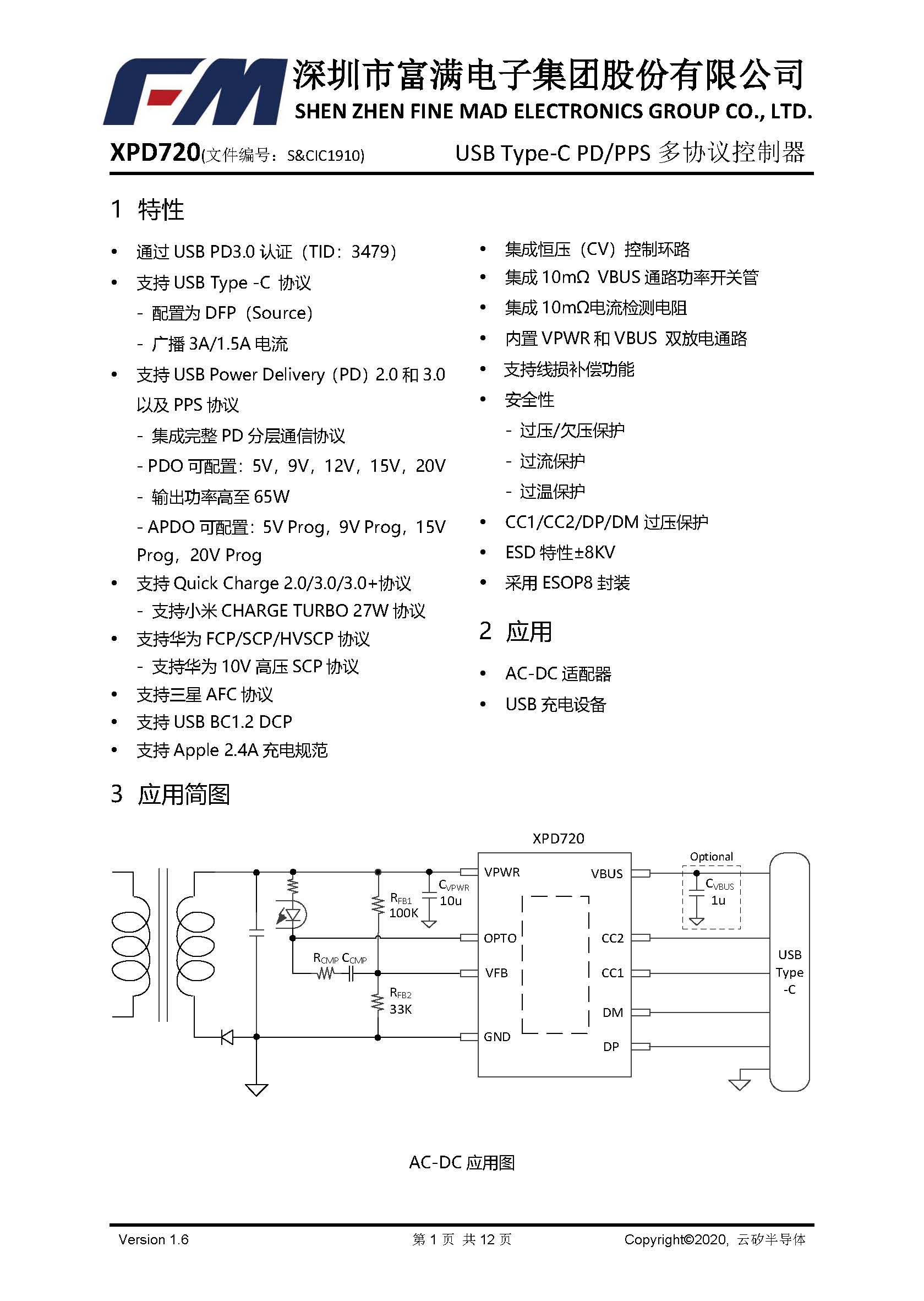

概述

XPD720是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0以及PPS、QC3.0+/QC3.0/QC2.0快充協議、華為FCP/SCP/HVSCP快充協議、三星AFC快充協議、BC1.2 DCP以及蘋果設備2.4A充電規范的多協議端口控制器，為AC-DC適配器、車載充電器等設備提供高性價比的USB Type-C端口充電解決方案。

XPD720內置的Type-C協議可以支持Type-C設備插入自動喚醒，智能識別插頭的正插與反插，并實現連接。XPD720集成的PD協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。

XPD720支持65W輸出功率，廣播DO電壓可以配置為5V/9V/12V/15V/20V，APDO電壓可以選擇5V Prog/9V Prog/15V Prog/20V Prog中的兩檔，并且可以靈活配置APDO電壓范圍。

XPD720通過一路可Sink/Source的電流源，連接到AC-DC或DC-DC的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。

XPD720內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS輸出前會監測端口電壓是否處于安全狀態）；DP/DM和CC1/CC2過壓保護。

XPD720集成10mΩ VBUS通路功率開關管和雙路放電通路，集成恒壓控制環路，在發生錯誤時也可以更快關閉輸出并恢復到安全狀態。

XPD720可以非常容易通過USB PD認證測試，無需為了認證增加元器件。

XPD720采用ESOP8封裝形式，外圍無需額外的元器件即可工作，提供最優化的BOM成本特性。
