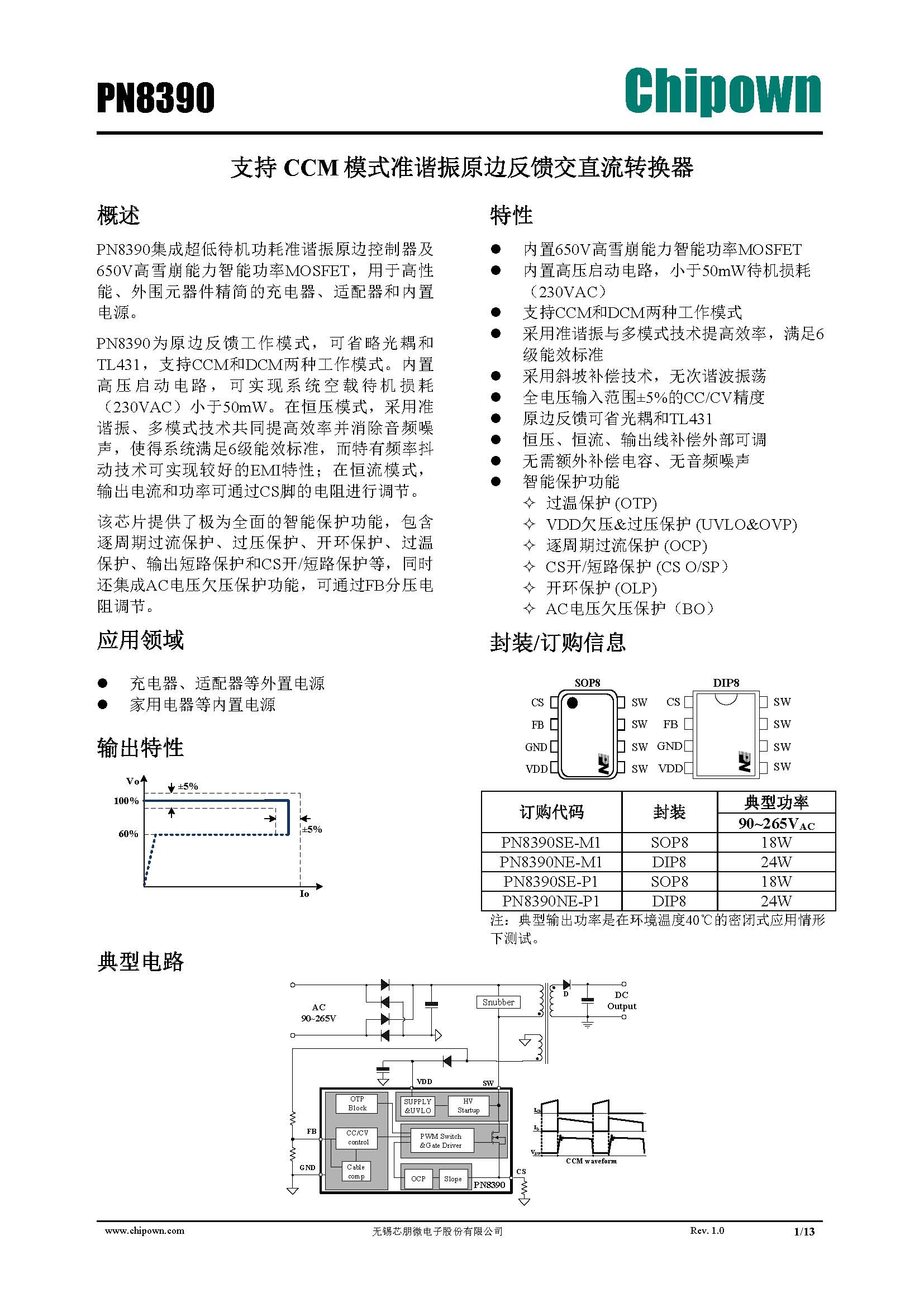

PN8390SE-S1 芯朋微Chipown準諧振原邊控制器

概述

PN8390集成超低待機功耗準諧振原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8390為原邊反饋工作模式，可省略光耦和TL431，支持CCM和DCM兩種工作模式。內置高壓?jiǎn)��?dòng)電路，可實現系統空載待機損耗（230VAC）小于50mW。在恒壓模式，采用準諧振、多模式技術共同提高效率并消除音頻噪聲，使得系統滿足6級能效標準，而特 有頻率抖動技術可實現較好的EMI特性；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等，同時還集成AC電壓欠壓保護功能，可通過FB分壓電阻調節。

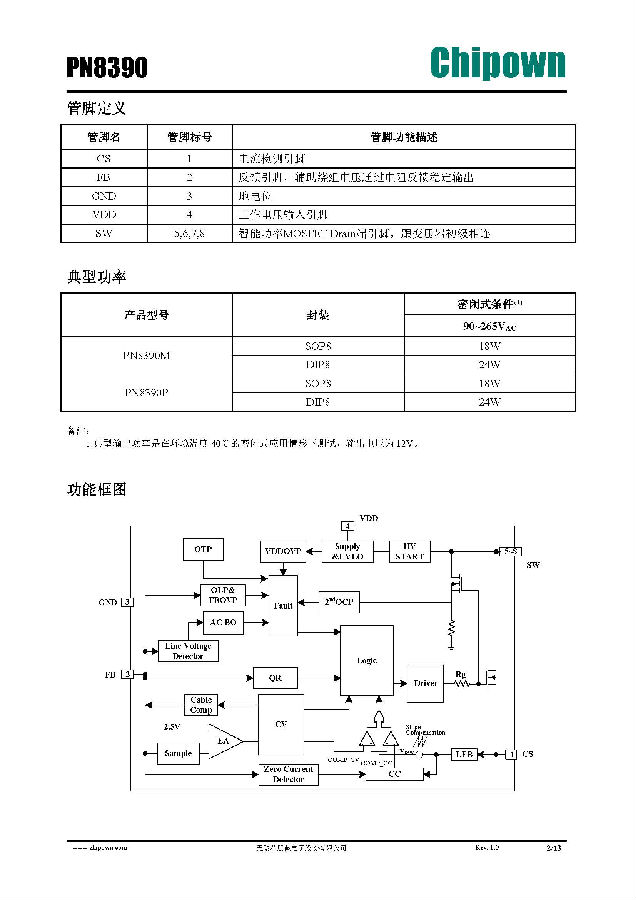

產品特征

■ 內置650V高雪崩能力智能功率MOSFET

■ 內置高壓?jiǎn)��?dòng)電路，小于50mW待機損耗（230VAC）

■ 支持CCM和DCM兩種工作模式

■ 采用準諧振與多模式技術提高效率，滿足6級能效標準

■ 采用斜坡補償技術，無次諧波振蕩

■ 全電壓輸入范圍±5%的CC/CV精度

■ 原邊反饋可省光耦和TL431

■ 恒壓、恒流、輸出線補償外部可調

■ 無需額外補償電容、無音頻噪聲

■ 智能保護功能

過溫保護（OTP）

VDD欠壓&過壓保護（UVLO&OVP）

逐周期過流保護（OCP）

CS開/短路保護（CS O/SP）

開環保護（OLP）

AC電壓欠壓保護（BO）

應用領域

■ 充電器、適配器等外置電源

■ 家用電器等內置電源
