產品詳情

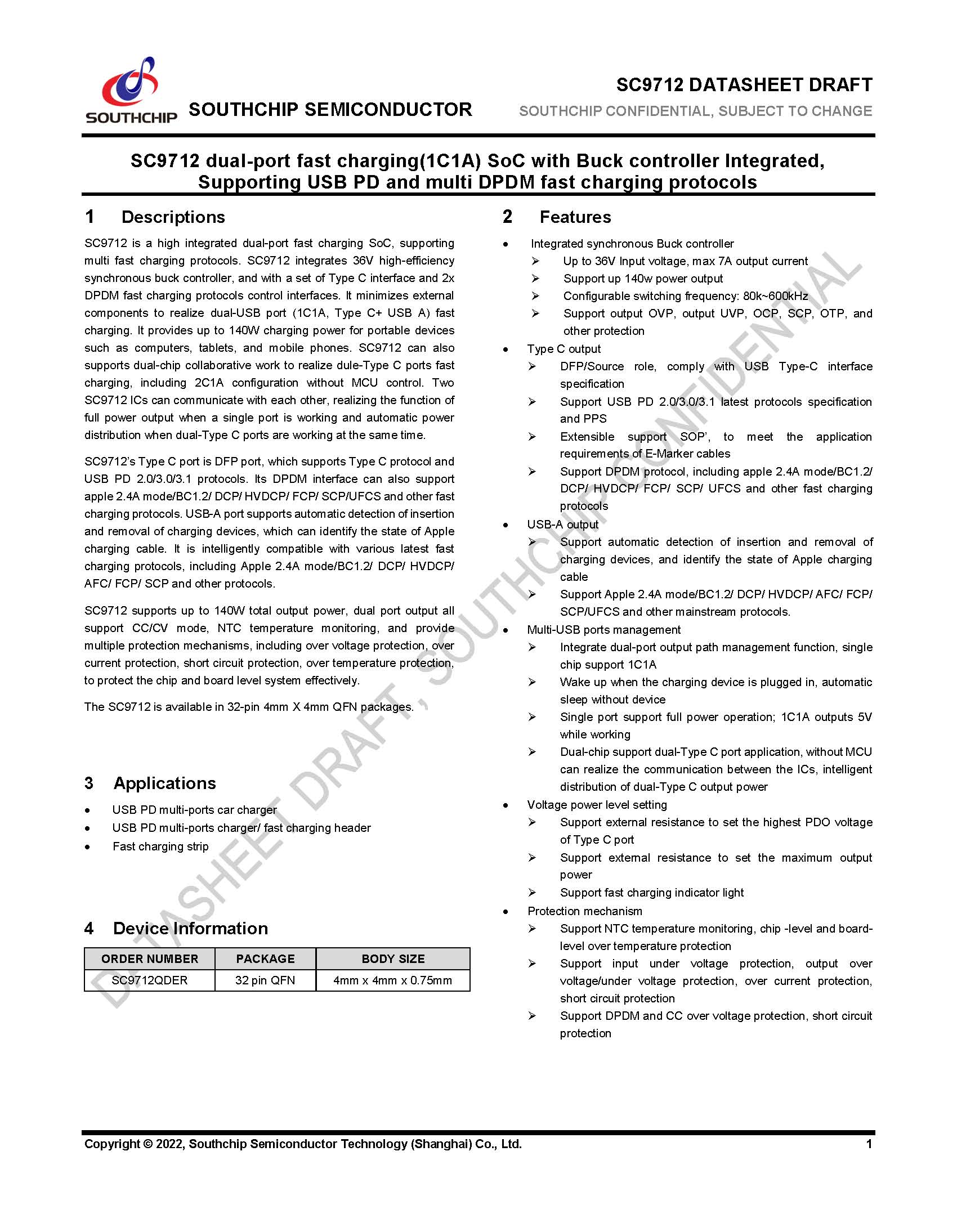

南芯雙端口快充方案 SC9712B 采用QFN-32封裝

特征

●集成同步降壓控制器

高達36V輸入電壓，最大7A輸出電流

支持高達140w的功率輸出

可配置開關頻率：80k~600kHz

支持輸出OVP、輸出UVP、OCP、SCP、OTP等保護

●C型輸出

DFP/源角色，符合USB Type-C接口規范

支持USB PD 2.0/3.0/3.1最新協議規范和PPS

可擴展的支持SOP，以滿足E-Marker電纜的應用要求

支持DPDM協議，包括蘋果2.4A模式/BC1.2/DCP/HVDCP/FCP/SCP/UFCS等快速充電協議

●USB-A輸出

支持自動檢測充電設備的插入和拔出，并識別蘋果充電線的狀態

支持蘋果2.4A模式/BC1.2/DCP/HVDCP/AFC/FCP/SCP/UFCS等主流協議。

●多USB端口管理

集成雙端口輸出路徑管理功能，單芯片支持1C1A

充電設備插入時喚醒，無需設備自動休眠

單端口支持全功率運行；1C1A工作時輸出5V

雙芯片支持雙Type C端口應用，無需MCU即可實現IC之間的通信，智能分配雙Type C輸出功率

●電壓功率電平設置

支持外部電阻設置C型端口的最高PDO電壓

支持外部電阻設置最大輸出功率

支持快速充電指示燈

●保護機制

支持NTC溫度監測，芯片級和板級過溫保護

支持輸入過壓保護、輸出過壓/欠壓保護、過流保護、短路保護

支持DPDM和CC過壓保護、短路保護

應用

●USB PD多端口車載充電器

●USB PD多端口充電器/快速充電頭

●快速充電條
