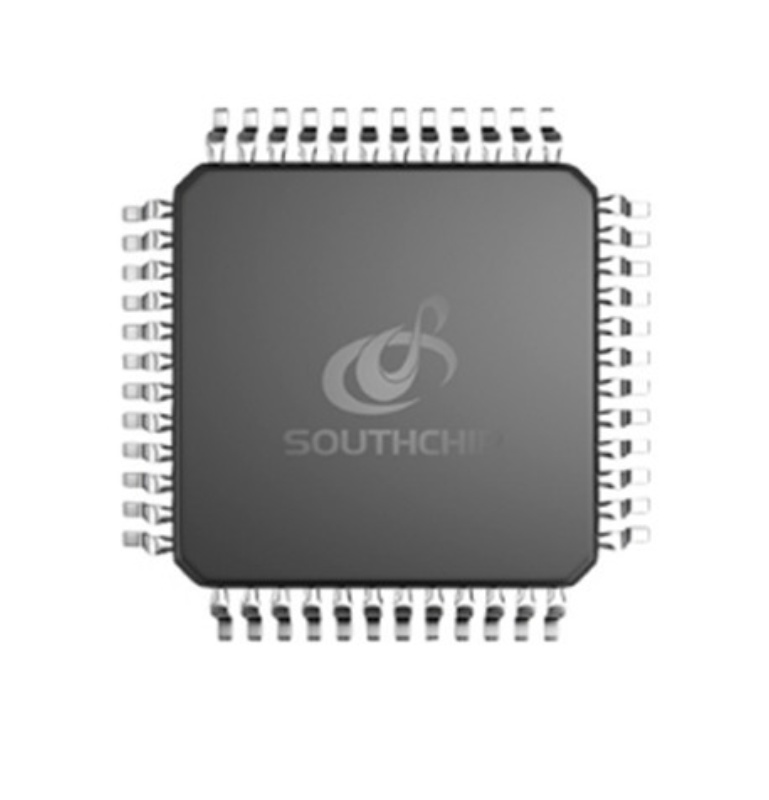

SOUTHCHIP南芯 SC2156A 快速充電控制器芯片
特征
●USB Type-C
支持Type-C DFP協議
可配置電阻器RP
●USB電源傳輸
支持DFP/UFP/DRP USB PD 3.0
硬件BMC發射機和接收機
全功能物理層
硬件CRC
硬件重置
集成PD 3.0協議引擎
集成VCONN，支持電子營銷SOP
●DPDM快速充電接口
集成固件控制的DPDM接口
支持蘋果充電、BC1.2、DCP、HVDCP、FC、AFC、FCP、SCP、VOOC、UART、I2C等專有充電協議
●電源
工作范圍廣：3.3V至22V（26V耐受）
集成可編程反饋補償
●MCU子系統
集成32位高性能MCU內核
24kByte OTP和2kByte RAM
支持I2C接口和多個I/O
支持睡眠模式
●模擬塊
雙DAC用于電壓調節和電流調節
10位ADC，用于監測電壓/電流/其他信號
集成電流感測放大器
集成NMOS柵極驅動器***隔離MOS兩側集成VBUS放電路徑
集成溫度感應模塊
●保護
片上OVP、UVP、SCP、VCONN OVP、VCONN OCP、VCONNSCP、OTP、DPDM OVP、CC OVP
VBUS至CC/DPDM短路保護
GND至CC/DPDM短路保護
●包裝
16針QFN，4mm x 4mm x 0.75mm
應用
●墻壁適配器
●旅行適配器
