產品詳情

普誠微控制器 PT32M725 原廠授權代理

說明

PT32M725是一個系統單封裝(SiP)，集成包含32bits MCU處理器和三相馬達閘極驅動PT5619。PT32M725微控制器屬于低功耗微控制器系列，包含高效能的ARMCortex-TM-M4 32位RISC核心，其工作頻率為120MHz，并有64K-Bytes的閃存及高達16K-Bytes的SRAM，內建單周期乘法和硬件除法具有DSP指令集。PT5619應用于功率金屬氧化半導體(Power MOSFET)與絕緣閘極雙極性晶體管組件(IGBT)，為高速三相閘極驅動，具有三個獨立的高邊及低邊參考輸出通道，內建死區時間(Dead time)和貫穿保護機制功能以防止損壞半橋。

產品特色

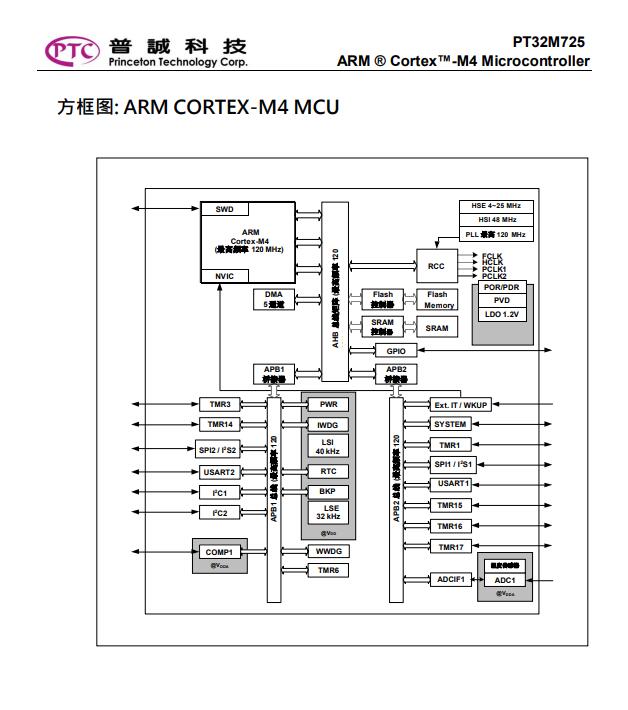

●ARM Cortex-M4處理器

- 高達120 MHz

- 閃存64K-Bytes

- SRAM 16K-Bytes

- 多達10個定時器

- 有6通道PWM輸出，帶死區控制和緊急停止功能

- 1個12位2MSPSA/D轉換器，多達12個通道

- 1個比較器，5個外部輸入通道/ 1個內部參考電壓

- 6個通信接口: 2個12C接口、2個USART接口、2個SPI接口

- 串行線調試(SWD)接口

- 供電電壓2.4V至3.6V (VCC3IO / VDDA)

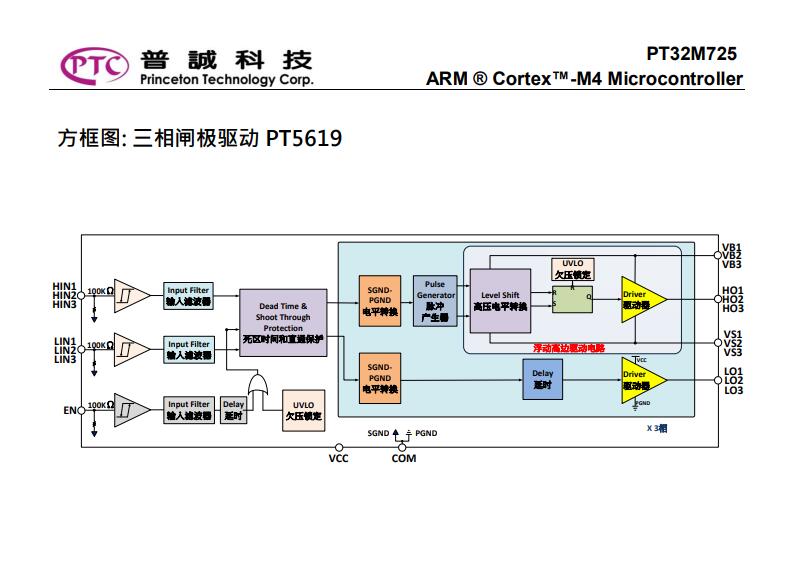

●PT5619

- 90V半橋式高邊驅動

- 驅動器多達三相半橋閘極

- 內建空檔時間控制0.5μs(典型)

- 貫穿保護機制

- 共同模式dV/dt消去噪聲電路

- 容忍負瞬間電壓

- 柵極驅動電壓范圍5.5-18V可調
