科瑞芯電子供應 LP7812AQVF 微源TWS充電倉管理IC

描述

LP7812A/B是一款多合一的智能TWS充電倉管理IC，集成電池充電，耳機充電，溫度管理，霍爾檢測，按鍵檢測以及LED顯示等功能。LP7812A/B集成的線性充電電路給電池倉充電，同時支持高達28V的輸入電壓和zui大0.8A的充電電流。兩路獨立的耳機充電電路支持TWS耳機以超低壓差跟隨充電的方式實現大電流快充，同時顯著提升充電倉續航時長。LP7812A/B集成符合JEITA標準的NTC檢測電路，在電池過溫時強制關閉充放電功能以保證系統安全。

另外，LP7812A/B支持霍爾開關蓋檢測，按鍵檢測以及LED顯示功能。zui后，LP7812A/B集成輸入欠壓保護（UVLO）, 過壓保護（OVP），芯片結溫過溫保護(OTP)，耳機短路保護(ESCP)確保系統安全運行。

LP7812AQVF典型的靜態電流僅為7-μA。

LP7812AQVF使用3mm X 3mm QFN-16封裝。

芯片特性

◆ 輸入耐壓高達28V

◆ 電池倉充電管理：

- 高達0.8A的可調線性充電電流(ICC)

- 5%充電電流精度

- 0.5%浮充電壓(CV)精度

- 自動復充

◆ 耳機充電管理

- 93%峰值升壓效率

- 高效率電壓跟隨放電

- 電池過放保護

- 單耳充電電流高達150mA

◆ 溫度管理

- NTC實時監控，充放電溫度管理

- 12℃電池倉充電電流智能調整

- 150℃過溫保護

◆ 集成左右耳出入倉檢測及自動喚醒充電

◆ 1~4路LED可選

◆ 7-?A超低靜態功耗

◆ 3mmx3mm QFN-16封裝

◆ RoHS Compliant and 100% Lead (Pb) Free

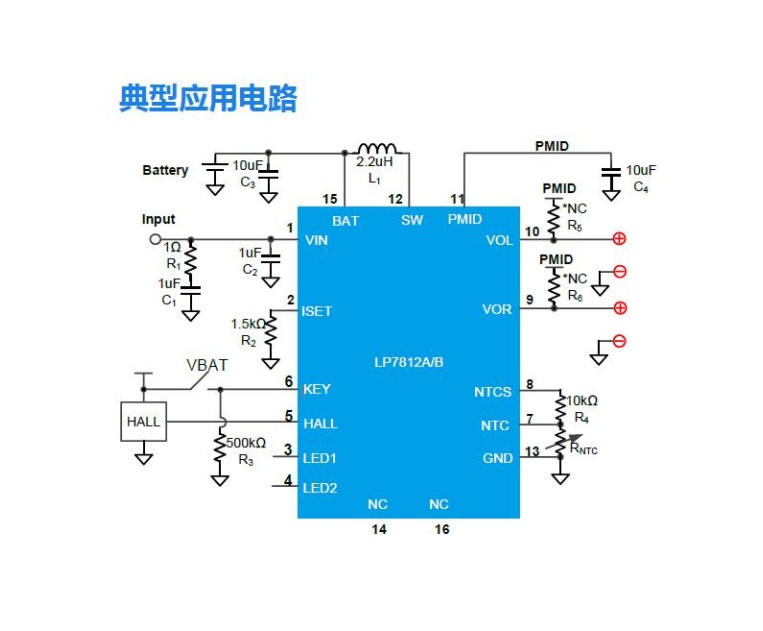

典型應用

◆ TWS充電倉
