產品詳情

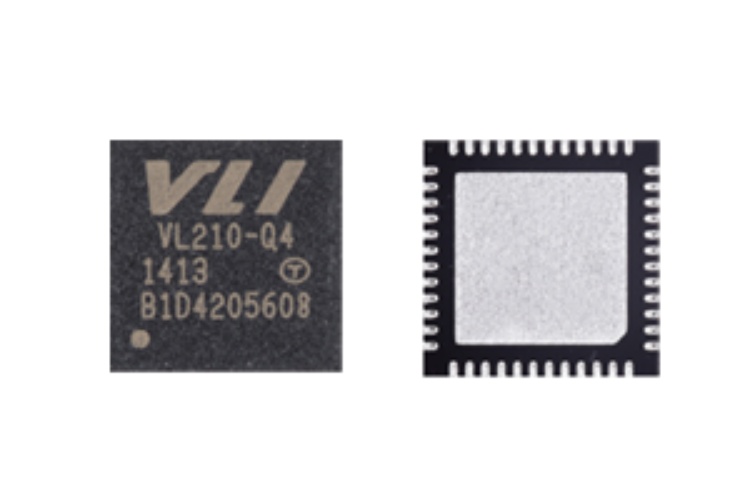

威盛芯片 VL210-Q4 超高速USB集線器控制器

特征

●符合USB 3.0

-符合通用串行總線3.0規范修訂版1.0，包括集線器勘誤表

-符合通用串行總線規范2.0版

-支持同時超高速（SS）、高速（HS）、全速（FS）流量和低速（LS）流量

-四個下行端口，一個上行端口

-內部USB PHY采用先進的CMOS工藝以實現低功耗

-支持USB低功耗狀態，如Ux狀態和選擇性掛起

●全邊帶信號支持

-支持單獨模式或成組模式的電源操作——在下游端口上啟用和過電流檢測

-支持LED狀態指示器，通過GPIO自動或手動控制，每個下行端口I

-2x GPIO，保留用于特殊功能

●全邊帶信號支持

-支持單獨模式或成組模式操作，用于下游端口上的電源啟用和過電流檢測

-支持LED狀態指示燈，每個下行端口通過GPIO進行自動或手動控制

-2x GPIO，保留用于特殊功能

●全面的USB電池充電支持

-支持USB電池充電規范v1.2（SDP、CDP、DCP）

-增加了對供應商特定充電模式的支持，如Apple、RiM等。

-支架YD/T 1591-2009

-支持“睡眠充電”（DCP+Apple模式）

-支持跨所有下行端口充電，具體取決于配置

-支持通過USB電池充電ACA配置在USB主機的上游端口充電

●身體的

-QFN 48L綠色包裝（6x6x0.85 mm）

●認證（待定）

-獲得USB 2.0 USB-IF認證

-獲得USB 3.0 USB-IF認證TID#3330000050

-通過Windows8的Windows HCK徽標，RT

●應用

-獨立USB集線器。

-臺式機/筆記本電腦主板板載集線器

-桌面前面板集線器

-筆記本電腦/Ultrabook擴展底座/端口復制器

-USB集線器復合設備，帶鍵盤、鼠標、顯示器等。

●平臺和操作系統支持

-獨立USB集線器

-臺式機/筆記本電腦主板板載集線器

-桌面前面板集線器

-筆記本電腦/Ultrabook擴展底座/端口復制器

-USB集線器復合設備，帶鍵盤、鼠標、顯示器等

●雜項

-針對低功耗進行了優化

-集成5V至3.3V LDO和5V至1.2V開關穩壓器

-3.3 V和1.2 V電源

-內置外部25MHz晶體的PLL

-支持外部SPI閃存進行固件升級
