微源 LP5314B6F 過電壓和過電流保護IC

概述
LP5314AB6F是一種電源開關設備，為可能遇到大電流和輸入過電壓條件的系統和負載提供全面保護。
該器件包含一個135mΩ的MOSFET，可在3.3V至36V的輸入電壓范圍內工作。當VIN上的電壓高于過電壓閾值時，OVP將斷開VIN和VOUT。過電流保護可以使用外部電阻器進行設置。當電流達到閾值時，該器件將關閉功率FET，以防止過大的電流造成損壞。開關由激活的低邏輯引腳控制。集成了熱關閉保護，當溫度高于閾值時，該保護關閉開關以防止損壞零件。

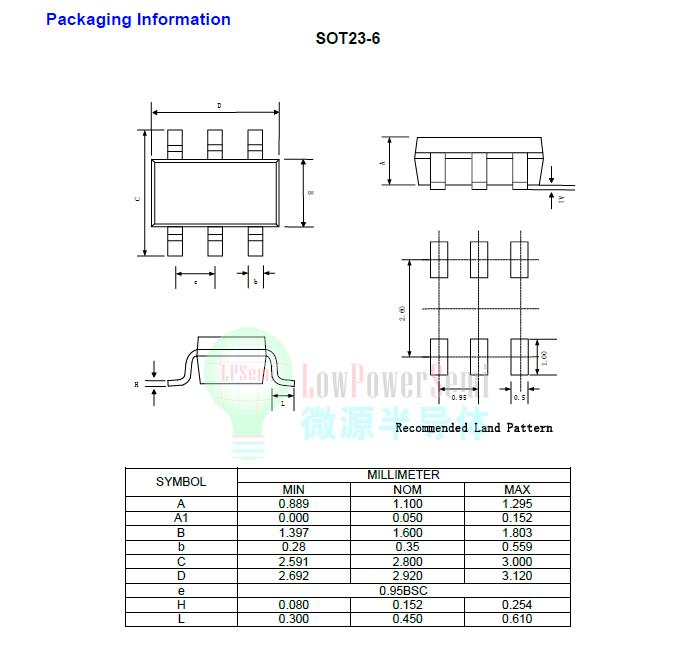

LP5314AB6F采用節省空間的SOT23封裝。

特征

◆ 輸入電壓公差高達32V

◆ 低導通狀態電阻至145mΩ

◆ 90μA低電流消耗

◆ 2.5A時的集成OCP（典型）

◆ 欠壓閉鎖：2.7V

◆ 過電壓保護：6V

◆ 輸出放電集成

◆ 熱停堆保護

◆ ESD保護：

-人體模型：4kV

-帶電裝置型號：0.5kV

應用
● 筆記本電腦和PC
● 手機和掌上電腦
● USB或其他外圍端口
● 照相機
