微源現貨供應 LP3101 TFT液晶面板電源芯片

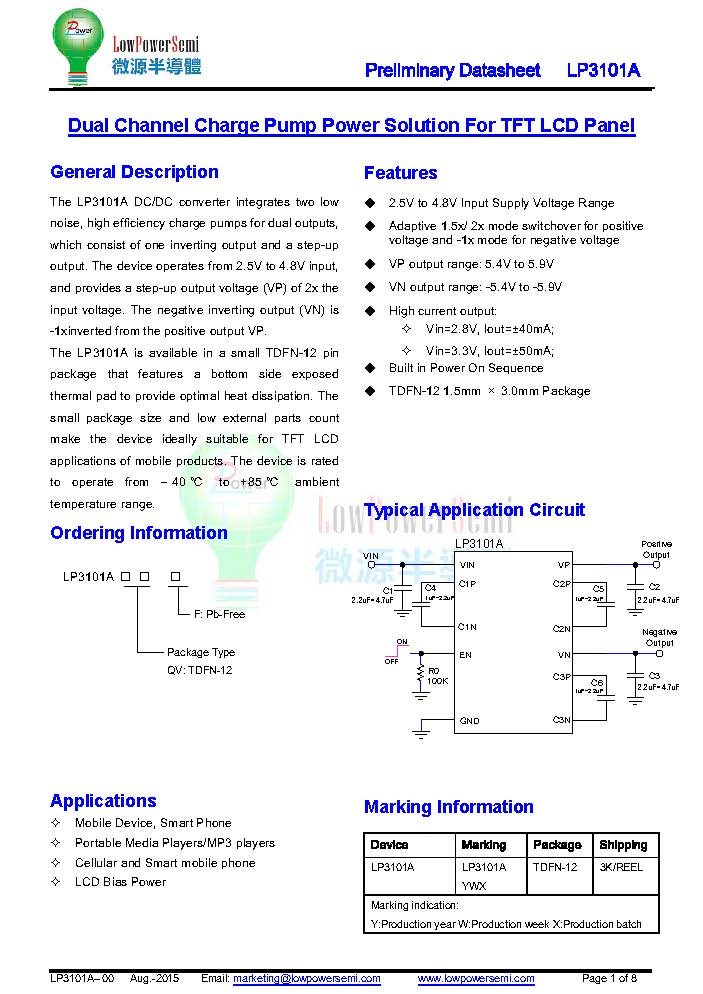

概述

LP3101A DC/DC轉換器集成了兩個低噪聲、高效率的電荷泵，用于雙輸出，其中包括一個反相輸出和一個升壓輸出。該器件在2.5V到4.8V的輸入電壓范圍內工作，并提供2倍于輸入電壓的升壓輸出電壓（VP）。負反轉輸出（VN）是從正輸出VP反轉-1倍。

LP3101A有一個小型TDFN-12引腳封裝，其特點是底部暴露的熱墊，以提供最佳散熱。小封裝尺寸和低外部零件數使該設備非常適合移動產品的TFT LCD應用。該設備的額定工作溫度范圍為-40℃至+85℃。

特征

◆ 2.5V至4.8V輸入電源電壓范圍

◆ 適用于正電壓的自適應1.5x/2x模式切換和適用于負電壓的1x模式切換

◆ VP輸出范圍：5.4V至5.9V

◆ VN輸出范圍：-5.4V至-5.9V

◆ 高電流輸出：

◆ Vin=2.8V，Iout=±40mA；

◆ Vin=3.3V，Iout=±50mA；

◆ 內置開機順序

◆ TDFN-12 1.5mm×3.0mm包裝
