產品詳情

微源原裝 LP5308 36V過電壓保護開關芯片

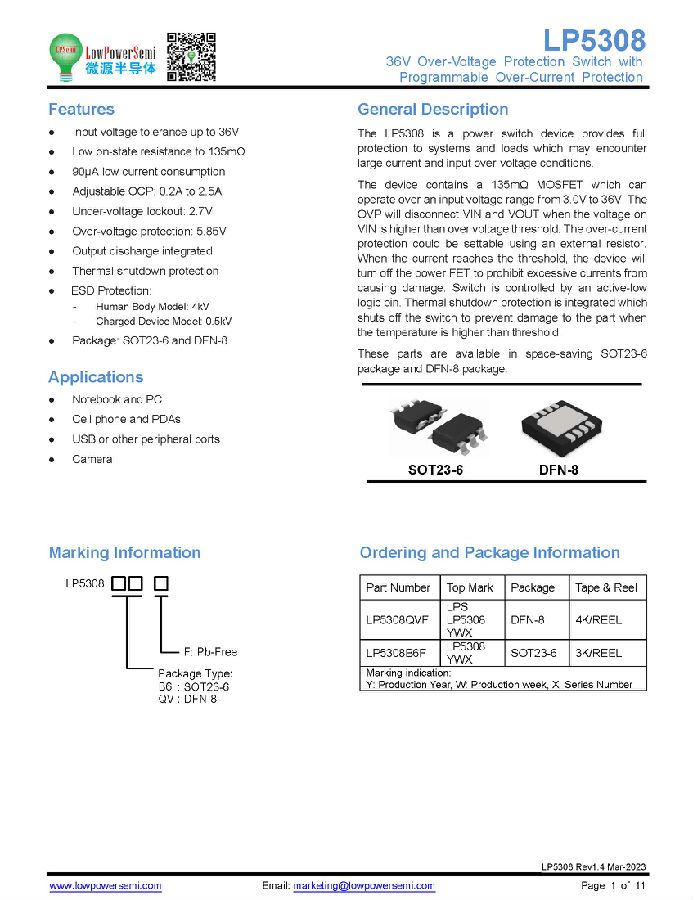

概述

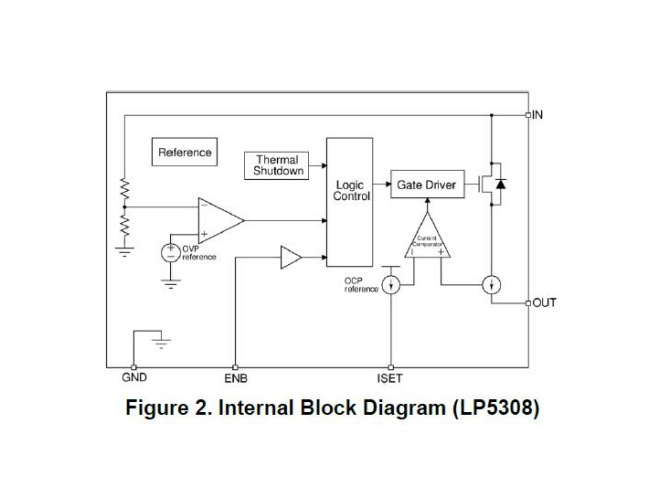

LP5308是一種電源開關設備，為可能遇到大電流和輸入過電壓條件的系統和負載提供全面保護。該器件包含一個135mΩ的MOSFET，可在3.0V至36V的輸入電壓范圍內工作。當VIN上的電壓高于過電壓閾值時，OVP將斷開VIN和VOUT。過電流保護可以使用外部電阻器進行設置。當電流達到閾值時，該器件將關閉功率FET，以防止過大的電流造成損壞。開關由激活的低邏輯引腳控制。

LP5308集成了熱關閉保護，當溫度高于閾值時，該保護關閉開關以防止損壞零件。

這些部件有節省空間的SOT23-6封裝和DFN-8封裝。

特征

◆ 輸入電壓公差高達36V

◆ 低導通狀態電阻至135mΩ

◆ 90μA低電流消耗

◆ 可調OCP:0.2A至2.5A

◆ 欠壓閉鎖：2.7V

◆ 過電壓保護：5.85V

◆ 輸出放電集成

◆ 熱停堆保護

◆ ESD保護：

-人體模型：4kV

-帶電裝置型號：0.5kV

◆ 包裝：SOT23-6和DFN-8

應用

◆ 筆記本電腦和PC

◆ 手機和掌上電腦

◆ USB或其他外圍端口

◆ 照相機
