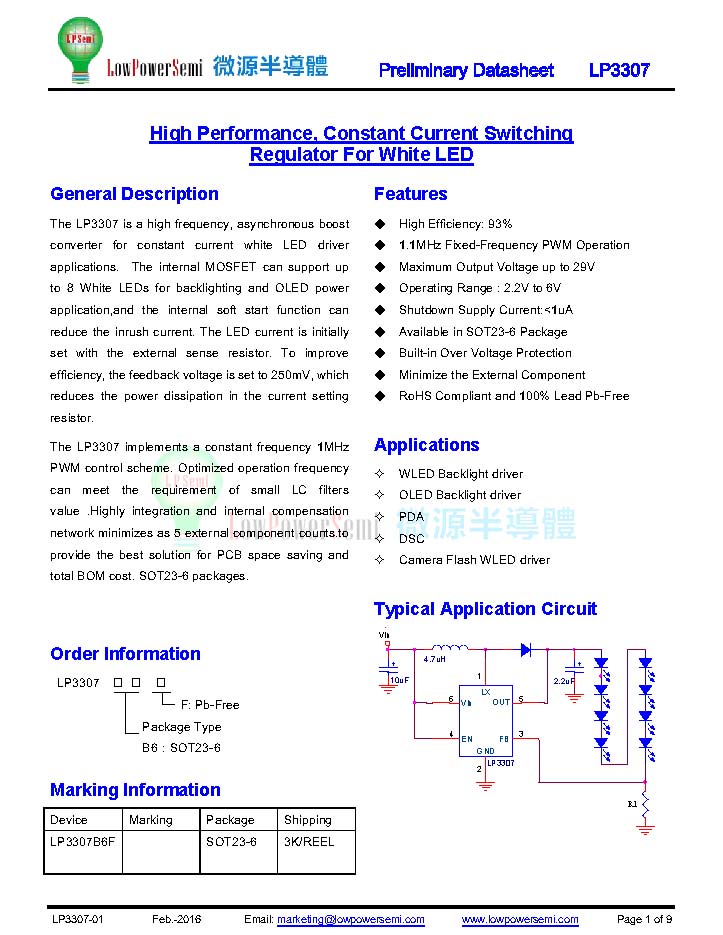

微源半導體 LP3307 高頻異步升壓轉換器

概述

LP3307是一款高頻異步升壓轉換器，適用于恒流白色LED驅動器應用。內部MOSFETzui多可支持8個白色LED用于背光和OLED電源應用，內部軟啟動功能可減少浪涌電流。LED電流zui初是通過外部感測電阻器設置的。為了提高效率，反饋電壓被設置為250mV，這減少了電流設置電阻器中的功耗。

LP3307采用恒定頻率1MHz PWM控制方案。優化的工作頻率可以滿足小LC濾波器值的要求。高度集成和內部補償網絡zui大限度地減少了5個外部組件。為節省PCB空間和BOM總成本提供zui佳解決方案。SOT23-6封裝。

特征

◆ 高效：93%

◆ 1.1MHz固定頻率PWM操作

◆ 最高輸出電壓可達29V

◆ 工作范圍：2.2V至6V

◆ 關閉電源電流：<1uA

◆ 提供SOT23-6包裝

◆ 內置過電壓保護

◆ 最小化外部組件

◆ 符合RoHS標準，100%無鉛Pb

應用

◆ WLED背光驅動器

◆ OLED背光驅動器

◆ 掌上電腦

◆ DSC

◆ 相機閃光燈WLED驅動程序
