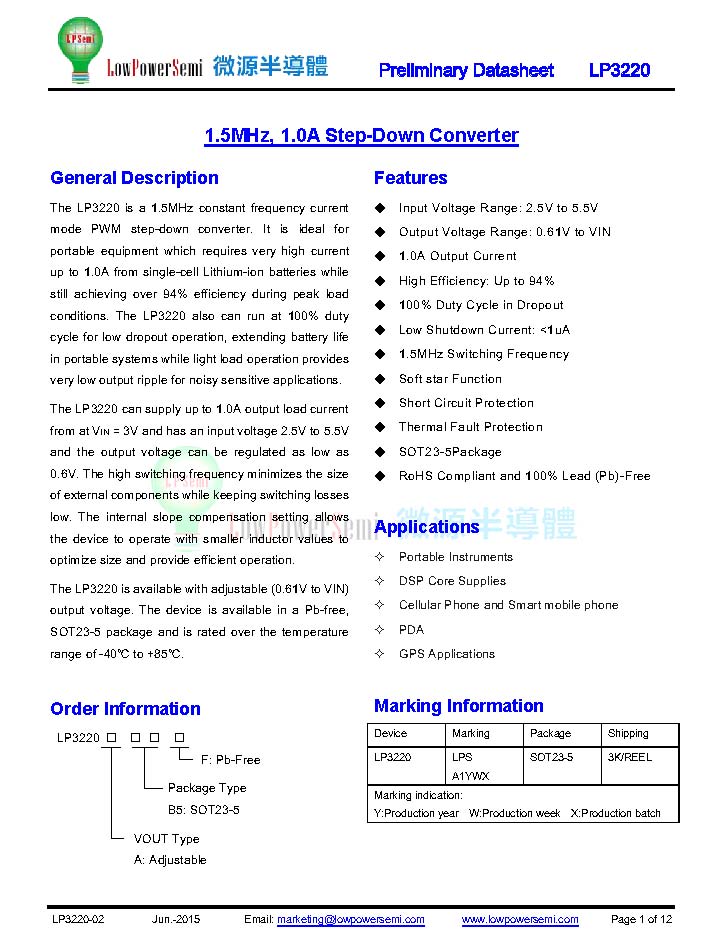

微源原裝 LP3220 1.5MHz 2A降壓轉換器

概述

LP3220是一款1.5MHz恒頻電流模式PWM降壓轉換器。它是便攜式設備的理想選擇，該設備需要單電池鋰離子電池提供高達1.0A的極高電流，同時在峰值負載條件下仍能實現94%以上的效率。LP3220還可以以100%的占空比運行，以實現低損耗操作，延長便攜式系統中的電池壽命，而輕負載操作為噪聲敏感的應用提供了非常低的輸出紋波。

LP3220可在VIN=3V時提供高達1.0A的輸出負載電流，輸入電壓為2.2V至5.5V，輸出電壓可低至0.61V。高開關頻率可zui大限度地減小外部組件的尺寸，同時保持低開關損耗。內部斜率補償設置允許器件以較小的電感器值進行操作，以優化尺寸并提供有-效的操作。

特征

● 輸入電壓范圍：2.5V至5.5V

● 輸出電壓范圍：0.61V至VIN

● 1.0A輸出電流

● 高效率：高達94%

● 衰減時占空比為100.00%

● 低關斷電流：<1uA

● 1.5MHz開關頻率

● 軟星函數

● 短路保護

● 熱故障保護

● SOT23-5包

● 符合RoHS標準，100%無鉛

應用

● 便攜式儀器

● DSPhe心電源

● 手機和智能手機

● 掌上電腦

● GPS應用
