產品詳情

代理友順 UT3243AG-R28-R 多通道RS-232線路芯片

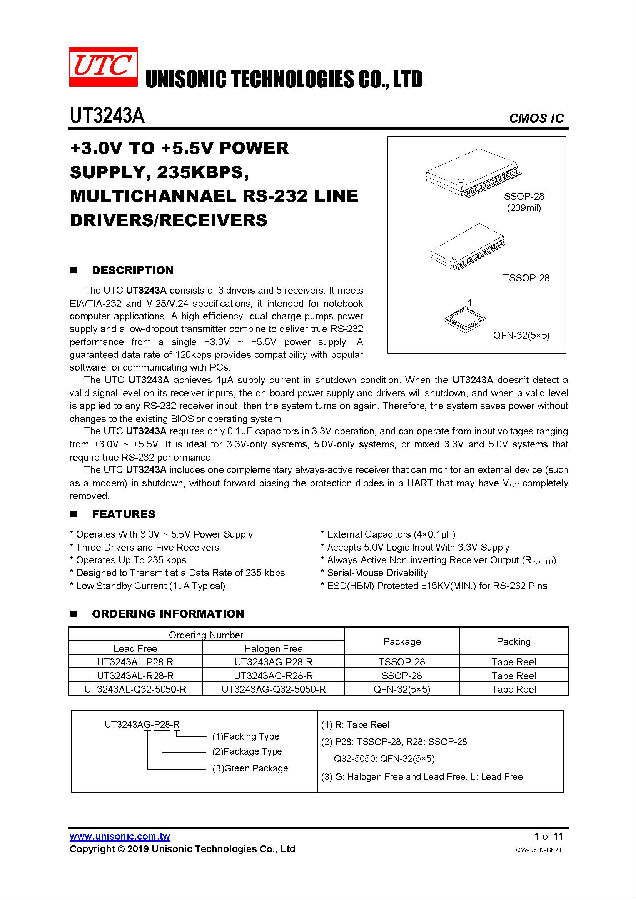

概述

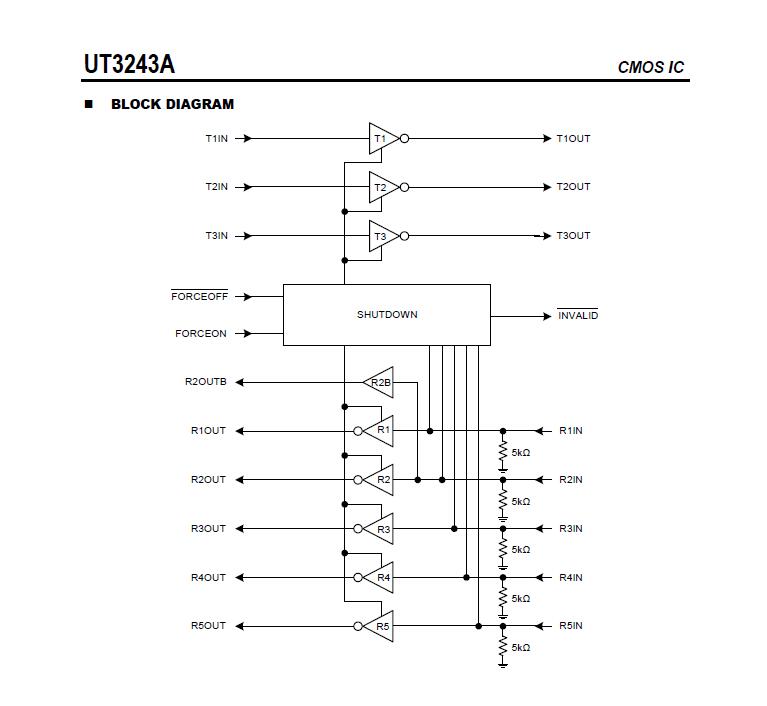

UTC UT3243A由3個驅動器和5個接收器組成。它符合ElA/TIA-232和V.28/V.24規范，適用于筆記本電腦應用。高效、雙電荷泵電源和低壓差變送器相結合，通過單個+3.0V~+5.5V電源提供真正的RS-232性能。120kbps的保證數據速率提供了與用于與PC通信的流行軟件的兼容性。

UTC UT3243A在停機條件下實現了1μA的供電電流。當UT3243A在其接收器輸入端未檢測到有效信號電平時，板載電源和驅動器將關閉，當有效電平應用于任何RS-232接收器輸入端時，系統將再次打開。因此，在不更改現有BIOS或操作系統的情況下，系統可以節省電源。

UTC UT3243A在3.3V操作中只需要0.1μF電容器，并且可以在+3.0V~+5.5V的輸入電壓范圍內操作。它非常適合僅3.3V系統、僅5.0V系統或需要真正RS-232性能的3.3V和5.0V混合系統。

UTC UT3243A包括一個互補的始終有效的接收器，該接收器可以監測關閉中的外部設備（如調制解調器），而無需對可能完全去除VCC的UART中的保護二極管進行正向偏置。

特征

* 使用3.0V~5.5V電源工作

* 三個驅動器和五個接收器

* 最高可運行235 kbps

* 設計為以235 kbps的數據速率傳輸

* 低待機電流（典型1uA）

* 外部電容器（4×0.1μF）

* 接受帶有3.3V電源的5.0V邏輯輸入

* 始終激活非反相接收器輸出（R2OUTB）

* 串行鼠標可驅動性

* ESD（HBM）保護RS-232引腳±15KV（最小值）
