1.5安培輸出電流IGBT柵極驅動器光耦

描述

MPCS-331J是一款先-進的1.5A輸出電流、易于使用的智能柵極驅動器，使IGBT VCE故障保護結構緊湊、價格合理、易于實現(xiàn)。其特點包括suclIS集成VCE檢測、欠壓鎖定（UVLO）、軟IGBT關斷，隔離的開路集電極故障反饋和有源米勒箝位提供了zui大的設計靈活性和電路保護。

MPCS-331J包含一個LED，該LED等電位耦合到具有功率輸出級的集成電路。

MPCS-331J非常適合驅動電機控制逆變器應用中使用的功率IGBT和MOSFETS。

這些光耦合器提供的電壓和電流使其非常適合直接驅動額定電壓高達1200 V和100 A的IGBTS。

對于具有高誤差的IGBTS，MPCS-331J可用于驅動IGBT柵極的screte功率級。

MPCS331J的絕緣電壓為VIORM1414 VPEAK

特性

● 1.5 zui大峰值輸出電流

● 1.0 zui小峰值輸出電流

● 250ns的zui大傳播延遲溫度范圍

● 1.0A主動米勒夾具。夾銷短至如果沒有使用VEE

● 銑刀夾緊

● 去飽和檢測

● 電壓過低鎖斷保護(UVLO)與磁滯

● “軟”IGBT關閉

● 固定靜音時間后自動故障復位，一般為26us

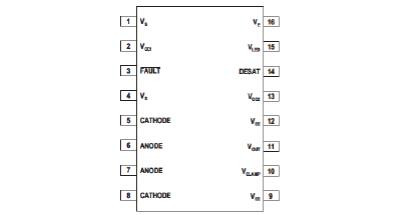

● 可在SO-16封裝

● 100ns zui大脈寬失真(PWD)

● 在VCM = 1500 V時，zui小共模抑制(CMR)為50kV/μs

● ICC(zui大)< 5 mA zui大電源電流

● 寬VCC工作范圍：15v到30v超過溫度范圍

● 工作溫度范圍寬：-40°C至110°C

應用

隔離IGBT/功率MOSFET柵極驅動

交流和無刷直流電機驅動

工業(yè)逆變器和不間斷電源(UPS)
