產品詳情

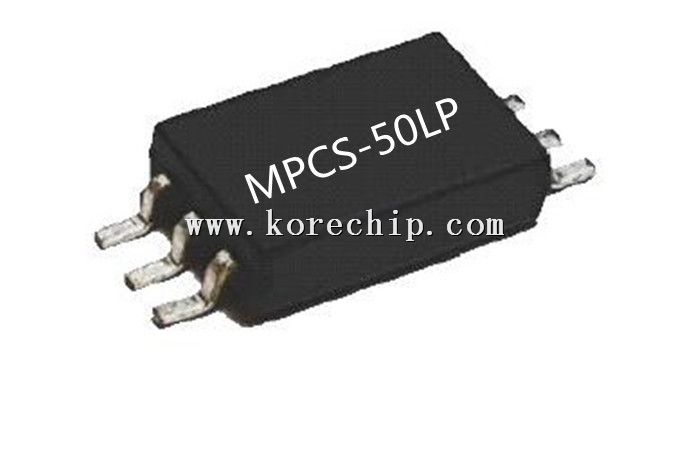

型號：MPCS-50LP

封裝：LSOP6

品牌：喆光

描述

MPCS-50LP是一個光耦合門，它結合了一個發光二極管和一個集成的高增益光電探測器。檢測器IC的輸出是集電極開路的肖特基箝位晶體管。內部屏蔽為MPCS-50LP提供了10000V/us的保*證共模瞬態抗擾度規格。

這種獨*特的設計在實現TTL兼容性的同時提供了zui大的交流和直流電路隔離。光耦的交流和DC操作參數從-40Cto+110得到保*證，使系統性能無故障。

MPCS-50LP適用于高速邏輯接口、輸入/輸出緩沖，作為傳統線路接收器無法容忍的環境中的線路接收器，建議在極高的接地或感應噪聲環境中使用。

特點

● VCM=1000V時，zui小共模抑制(CMR)為10kv /us

● 高速：10mbd典型

● LSTTL / TTL兼容

● 低輸入電流能力：5ma

● 在40℃~+110℃范圍內保*證交直流性能。

安全標準

● UL認證：UL1577，文件號E508942

● VDE批準：DIN EN IEC60747-5-5（VDE 0884-5）：2021-10；EN IEC 60747-5-5:2020，證書號0054662

● CQC批準：GB4943.1-2011，證書編號CQ21001290290

應用

隔離線路接收器

計算機外圍接口

微處理器系統接口

用于A/D、D/A轉換的數字隔離

開關電源

儀表輸入/輸出隔離

接地回路消除

脈沖變壓器更換

電機驅動中的功率晶體管隔離

高速邏輯系統的相關性
