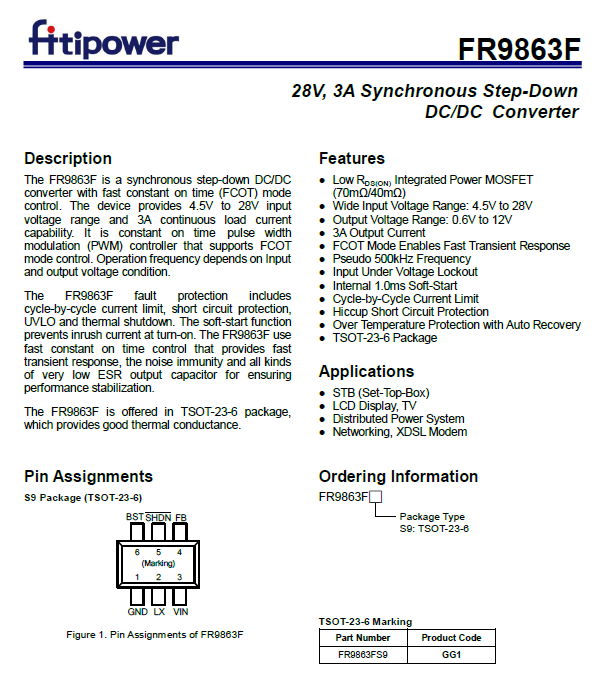

FR9863FS9 28V, 3A同步步進d805wtn DC/DC變換器

描述

FR9863F是一種同步降壓DC/DC變換器，具有快速恒定時(FCOT)模式控制。該器件提供4.5V至28V的輸入電壓范圍和3A的連續負載電流能力。它是一種恒時脈寬調制(PWM)控制器，支持FCOT模式控制。工作頻率取決于輸入和輸出電壓條件。

FR9863F故障保護包括逐周期限流、短路保護、UVLO和熱關斷。軟啟動功能防止在接通時產生涌流。FR9863F采用快速恒定時控制，提供快速瞬態響應，抗噪聲和各種極低ESR輸出電容，以確保性能穩定。

FR9863F采用TSOT-23-6封裝，具有良好的導熱性。

特性

低RDS(ON)集成功率MOSFET (70mΩ/40mΩ)

寬輸入電壓范圍:4.5V ~ 28V

輸出電壓范圍:0.6V ~ 12V

輸出電流

FCOT模式快速瞬態響應

偽500kHz頻率

輸入欠壓鎖定

內部1.0ms軟啟動

逐周期電流限制

打嗝短路保護

超溫保護與自動恢復

TSOT-23-6包

應用程序

機頂盒(機頂盒)

液晶顯示器、電視

分布式電力系統

網絡，XDSL調制解調器
