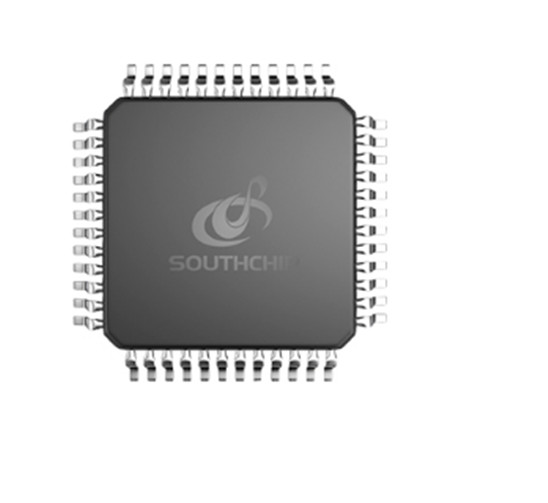

SC89601AQDLR-開關模式降壓充電器-南芯原裝

具有NVDC電源路徑管理功能，用于單節鋰離子電池的高效、同步 3A 降壓充電器

介紹

SC89601A 是一款 1.5MHz 高度集成的開關模式降壓充電器，適用于 1 節鋰離子電池應用和 NVDC 系統電源路徑管理，可分離系統負載和充電電流，同時系統可以使用深度耗盡型電池供電。系統可以從 VBUS、VBAT 或兩者獲得電源。支持3.9-13.5V輸入電壓，zui大3A充電電流，提供涓流充電、恒流充電、恒壓充電、充電終止、自動充電和充電狀態指示等電池充電管理功能。SC89601A支持靈活的充電電流選擇，用戶可以通過 I2C 接口對當前和所有其他充電器規格進行編程。SC89601A 支持 USB OTG，具有高達 1.4A 的 PFM/PWM 模式輸出。同時，SC89601A支持USB Input BC1.2，非標準適配器。SC89601A支持輸入電流和電壓限制，輸入欠壓和過壓保護，內部逐周期電流限制，電池短路保護，輸出過壓保護。它還提供充電安全定時器和過溫保護，以確保在不同異常情況下的安全。 SC89601A 集成了所有 MOSFET、電流檢測、環路補償和 I2C 接口。SC89601A 采用 QFN(24)-4*4 封裝。

功能

● 集成同步降壓充電器

● 集成 NVDC 電源路徑管理

● 充電管理（涓流充電/恒流充電/恒壓充電/充電終止）

● 集成 I2C 接口

● I2C 可編程恒定充電電流，±5% @1.5A-3A jing度

● I2C 可編程恒壓，±0.5% jing度

● I2C 可編程充電安全定時器

● 支持OTG放電功能和I2C可編程輸出電壓：3.9V~5.4V，zui大電流1.4A

● 充電狀態指示

● 電池保護用 NTC（支持 JEITA 標準）

● 輸入欠壓和過壓保護

● 內部逐周期過流保護

● OTG OCP/OVP/VBAT_LOW 保護

● 電池過壓短路保護

● 電池放電過流和欠壓保護

● 熱調節和熱關斷

● QFN(24)-4*4封裝

應用

● 智能手機

● 便攜式互聯網設備和配件
