SC5003Q 電子元器件 SOUTHCHIP/南芯 封裝FCQFN21L

集成20W全橋，高集成度高效率的無線功率發射器

介紹

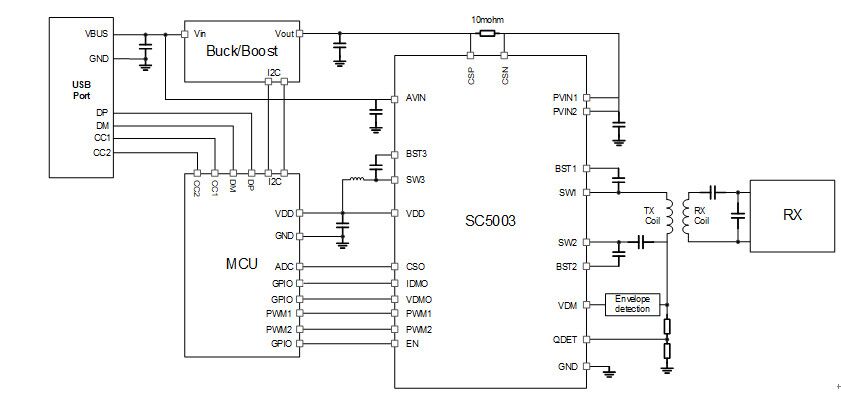

SC5003Q是一個高度集成的無線功率發射機模擬前端，它包含實現無所充電發射端所需的所有模擬組件。SC5003Q集成了全橋功率MOSFETs、電流檢測放大器、自舉電路、通信解調器和保護電路。SC5003Q可以與發射機控制器一起創建高性能無線功率發射機，該發射機符合Qi 1.2.4 EPP和BPP。系統通過持續監控輸入電壓和電流，并將其與接收到的功率進行比較（由RX提供）從而達到外部物體檢測(FOD)的功能。為了做到這一點，SC5003Q使用電流感應放大器非常jing確地測量輸入直流電流。此外，SC5003Q還支持輸入欠壓鎖定(UVLO)、輸入過壓保護(OVLO)、過流保護(OCP)、過溫保護(OTP)。SC5003Q采用一個緊湊的4mm × 4mm FCQFN21L封裝。

功能
支持1V-20全橋輸入電壓范圍
支持4V-20V AVIN輸入電壓范圍
支持zui高20W的功率輸出
AEC-Q100認證，適用于汽車領域:
設備適用溫度等級1:-40℃~ +125℃，TA
集成四個低Rdson功率FETs
集成FET驅動和自舉電路
集成5V/200mA降壓調節器
集成電壓電流解調
集成FOD準確的電流檢測
集成品質因數檢測
單線數字接口
UVLO/OVLO/OCP/OTP
4mm x 4mm FCQFN21L封裝

應用
無線電力發射器
電機驅動器
