APL5912 電子元器件 ANPEC/茂達 封裝SOP-8P

0.8V參考超低落差(0.2V@5A)線性穩壓器

一般的描述
APL5912是一款5A級超低差線性穩壓器。該產品是專門為主板和NB應用的前側總線終端提供良好的電源電壓。集成電路需要兩個電源電壓，一個用于電路的控制電壓和一個用于電源轉換的主電源電壓，以減少功耗并提供極低的掉電。
APL5912集成了多種功能。POR (Power-OnReset)電路監控兩個電源電壓以防止錯誤操作。熱關閉和限流功能保護設備免受熱和電流過載。POK表示內部設置的帶有延時的輸出狀態。它可以控制其他轉換器的功率順序。APL5912由其他電源系統使能。拉住0.3V以下的EN引腳關閉輸出。

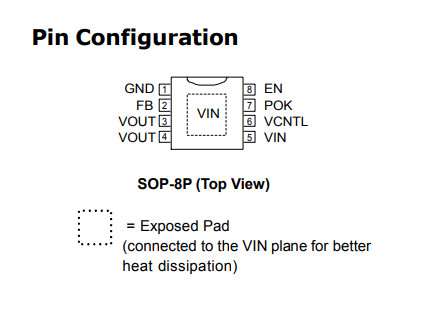

APL5912采用SOP-8P封裝，具有SOP-8的小尺寸和一個暴露的襯墊，以降低結到殼的電阻，適用于2~2.5W的應用。

特性
超低輟學率
- 0.2V(典型)在5A輸出電流
低ESR輸出電容器(多層芯片
電容器(MLCC)適用
0.8V參考電壓
輸出jing度高
-超過線路，負載和溫度±1.5%
快速瞬態響應
外部可調輸出電壓
電阻
VCNTL和
VIN針
內部軟啟動
限流保護
欠壓保護
帶滯后的熱停機
有延遲時間的電源ok輸出
待機或掛起模式關機
簡單的SOP-8P包與暴露墊
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
前側總線VTT (1.2V/5A)
筆記本電腦應用
主板上的應用
