APW9202 電子元器件 ANPEC/茂達 封裝VTQFN2*2-13

高效18V, 2-CH Buck變換器

一般的描述
APW9202/S/L是一個雙通道同步模式PWM變換器，其中一個通道具有3A連續電流能力，另一個通道具有2A連續電流能力。
APW9202/S的每個通道都有獨立的使能，它還允許兩個穩壓器通過使用相同的使能信號一起啟動。雖然APW9202/S/L的開關頻率固定在800kHz，但它也可以通過PWM/SYNC引腳改變開關頻率。
該部分的另一個特性是它能夠自動優化其BW (DyncBandwidth)，以便在與更高的外部時鐘同步時允許更好的動態響應。
APW9202/S/L還提供180度相移技術，以zui大限度地減少開關噪聲。每個通道的輸出電壓可以使用外部電阻分壓器進行調整。其他特性包括UVP、電流限制和OTP。

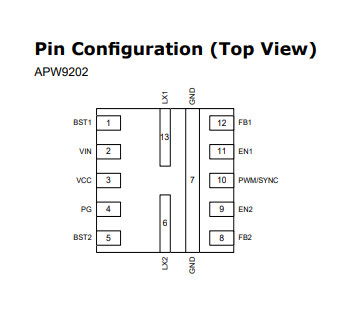

APW9202/S/L采用VTQFN-13封裝，具有小尺寸和優異的熱容量。

特性
輸入電壓范圍:4.5V ~ 18V。
通道1/2輸出電流。
低智商=155μA(典型)，以提高輕載效率
典型0.6V±1%內部參考電壓。
優化的上、下mosfet RDS_on
zui大效率:
- N-CH MOSFET (95 mΩ)用于CH1高側。
- N-CH MOSFET (50 mΩ)用于CH1低側。
- N-CH MOSFET (105 mΩ)用于CH2高側。
- N-CH MOSFET (60 mΩ)用于CH2低側。
信道交換功能(APW9202S)
電平移位器輸出參考外部直流
電壓(APW9202L)
內置OVP, UVP，電流限制和OTP。
低成本VTQFN-13包。
無鉛和綠色設備(RoHS
兼容)。
DyncBandwidthTM技術

應用程序
機頂盒
無源光網絡
路由器
數字用戶線路
G.Fast
