APW8825 電子元器件 ANPEC/茂達 封裝TDFN-2x2-8

3A 5V 1MHz同步降壓轉換器

一般的描述
APW8825是一款3A同步降壓變換器，集成110mW高側功率和80mW低側功率mosfet。APW8825設計采用電流模式控制方案，可將寬輸入電壓2.6V ~ 5.5V轉換為0.6V ~ 5.5V可調輸出電壓，提供良好的輸出電壓調節能力。
APW8825配備了自動跳過/PWM模式操作。在輕負載時，IC工作在跳過模式，以減少開關損耗。在高負載時，IC工作在PWM模式。在PWM模式下，開關頻率由外部電阻設置。
APW8825還配備了開機復位，軟啟動，軟停止和整體保護(欠壓，過壓，超溫和限流)為一個單一的封裝。
該器件，TDFN2x2-8, VTDFN2x2-8和SOT23-6提供了一個非常緊湊的系統解決方案外部組件和PCB區域。

特性
效率高達95%
-自動跳過/PWM模式操作
可調輸出電壓從0.6V到VIN
集成110mW高側80mW低側
場效應晶體管
低差操作:100%占空比
穩定的低ESR陶瓷電容器
VIN上電復位檢測
集成軟啟動和軟停止
過熱保護
過電壓保護
欠壓保護
高/低側電流限制
功率良好指示
啟用/ ShutdownFunction

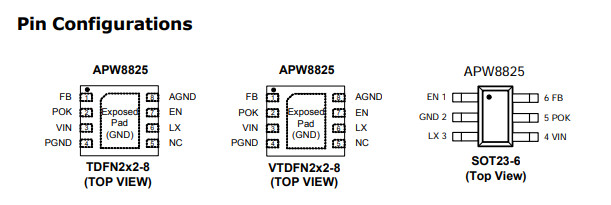

小型SOT-23-6,TDFN2x2-8和VTDFN2x2-8
包
無鉛和綠色設備(RoHS
兼容)

應用程序
筆記本電腦和UMPC
液晶電視監控/
機頂盒
DSL、交換機集線器
便攜式儀器
