產品詳情

APW8805 電子元器件 ANPEC/茂達 封裝TDFN3x3-10

3A 5V 1MHz同步降壓轉換器

一般的描述
APW8805是一款3A同步降壓變換器，集成了75mW高側功率和55mW低側功率mosfet。APW8805采用電流模式控制方案設計，可將寬輸入電壓2.6V ~ 6V轉換為輸出電壓0.8V ~ 6V可調
提供優良的輸出電壓調節。
APW8805配備了自動PFM/PWM模式操作。在輕負載時，IC工作在PFM模式，以減少開關損耗。在高負載時，IC工作在PWM模式。在PWM模式下，開關頻率由外部電阻設置。
APW8805還配備了電源啟動復位，軟啟動，軟停止和整體保護(欠壓，過壓，超溫和限流)為一個單一的封裝。

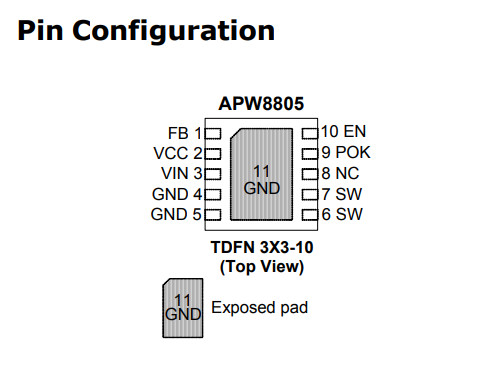

該器件可用TDFN3x3-10，提供了一個非常緊湊的系統解決方案外部組件和PCB區域。

特性
效率高達95%
可調輸出電壓0.8V至VVIN
集成75mW高側/ 55mW低側
場效電晶體
低漏壓操作:100%占空比
模式選擇
—APW8805: PFM/PWM模式
穩定的低ESR陶瓷電容器
VCC和VIN上電復位檢測
集成軟啟動和軟停止
過熱保護
過電壓保護
欠壓保護
高/低側電流限制
功率良好指示
啟用/關閉功能
Current-M ode內部操作
補償
TDFN3x3-10小包裝
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
筆記本電腦和UMPC
液晶顯示器/電視
機頂盒
DSL、交換機集線器
便攜式儀器
