APW7337 電子元器件 ANPEC/茂達 封裝TDFN3x3-10

3A 24V 340kHz同步降壓轉換器

一般的描述
APW7337是一款3A同步降壓變換器，集成85mW功率mosfet。APW7337設計采用電流模式控制方案，可將4.5V ~ 24V寬輸入電壓轉換為0.8V ~ 20V可調輸出電壓，提供優異的輸出電壓調節能力。
APW7337配備了自動PFM/PWM模式操作。在輕負載時，IC工作在PFM模式，以減少開關損耗。在高負載時，IC以PWM方式工作。
APW7337還配備了電源啟動復位，軟啟動和整體保護(超溫和電流限制)為一個單一的封裝。
該器件可用TDFN3x3-10，提供了一個非常緊湊的系統解決方案外部組件和PCB區域。

特性
寬輸入電壓4.5V至24V
3A連續輸出電流
可調輸出電壓0.8V至20V
集成高/低側MOSFET
PFM/PWM模式操作
固定340kHz開關頻率
穩定的低ESR陶瓷輸出電容器
上電復位檢測
可編程軟啟動
過熱保護
帶頻率折疊的限流保護
啟用/關閉功能

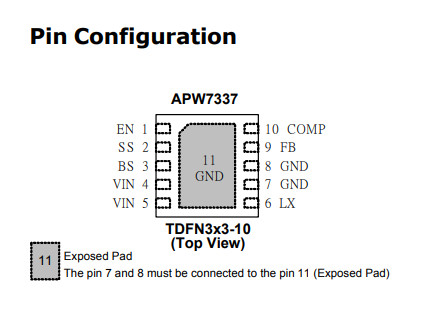

TDFN3x3-10小包裝
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
液晶顯示器/電視
機頂盒
DSL、交換機集線器
筆記本電腦
