產品詳情

APW8833 電子元器件 ANPEC/茂達 封裝TQFN3x3-20

系統電源PWM kong制器與經濟待機模式

一般的描述

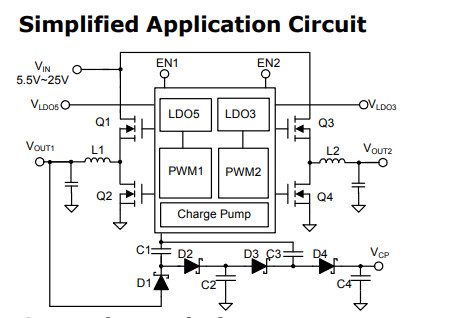

APW8833集成了雙降壓，恒通，同步PWM kong制器(驅動每個通道的雙n通道m(xù)osfet)和兩個低dropout調節器以及各種保護到一個芯片中。PWM kong制器降低電池的高電壓以產生用于NB應用的低電壓。通過設置從VOUTx到GND的電阻分壓器，PWM1和PWM2的輸出可以從2V調節到5.5V。線性穩壓器提供5V和3.3V輸出備用電源。線性穩壓器提供高達100mA的輸出電流。當PWMx輸出電壓高于LDOx旁路閾值時，相關的LDOx穩壓器被關閉，其輸出通過內部切換MOSFET連接到VOUTx。節省功耗。帶有250kHz時鐘驅動器的電荷泵電路使用VOUT1作為電源，產生大約15V的直流電壓。
APW8833在PFM或PWM模式下提供出色的瞬態響應和準確的直流輸出電壓。在脈沖頻率模式(PFM)， APW8833提供非常高的效率，負載調制開關頻率的輕到重負載。強制pwm模式幾乎在恒定頻率下工作，以滿足低噪聲要求。獨特的超聲波模式使開關頻率保持在25kHz以上，消除音頻應用中的噪聲。
APW8833有單獨的使能kong制每個pwm通道。拉兩個EN1/2引腳低關閉所有輸出。APW8833 B/C/ E/F的LDO3和LDO5始終處于待機狀態。APW8833采用TQFN3x3-20封裝。

特性
寬輸入電壓范圍5.5V ~ 25V
提供5個獨立輸出，jing度±1.0%超溫
—PWM1 kong制器，輸出可調(2V ~ 5.5V)
—PWM2 kong制器，輸出可調(2V ~ 5.5V)
- 100mA Low Dropout Regulator(LDO5) with Fixed
5 v的輸出
- 100mA Low Dropout Regulator(LDO3) with Fixed
3.3 v輸出
- 250kHz時鐘信號15V充電泵(使用
電源為PWM1)
優秀的線路/負載規則約±1.5%以上
PWM通道溫度范圍
待機模式消耗低
2單元輸入電池支持
內置POR kong制方案實施
恒定準點率kong制方案
內置PWM輸出軟啟動和軟停止
用于PWM輸出和LDO輸出
集成引導正向P-CH MOSFET
高效率輕到滿載范圍
(pwm)
內置電源良好指示燈(PWMs)
60%欠壓和115%過壓保護(PWM)
可調限流保護
-使用低側MOSFET的RDS(ON)
過熱保護
3mmx3mm薄QFN-20 (TQFN3x3-20)封裝
無鉛和綠色設備可用(RoHS兼容)

應用程序
筆記本電腦和次級筆記本電腦
便攜式設備
3-Cell和4-Cell Li+電池供電設備
圖形卡
游戲機
電信
