APW7075 電子元器件 ANPEC/茂達 封裝TSSOP-8 升壓轉換器和LDO組合

一般的描述
APW7075是一種PWM/PFM，高效率，步進DC-DC變換器，集成LDO輸入開關
適用于雙模式應用。在電池模式運行時，
APW7075作為同步整流和升壓
具有固定或可調輸出電壓的DC-DC轉換器。
當VIN引腳感應5V輸入電壓時，APW7075為
切換到LDO工作模式，保持輸出電壓恒定。
輸入電壓范圍為0.6 V ~ 4.5V，可進行升壓
直流-直流轉換器。保證在1V和
該設備的工作電壓為0.6V。當設備處于
LDO工作模式下，合適輸出電壓3.3V
負載電流500mA，保證zui大功耗。
APW7075適用于雙模式和便攜式電池供電的低電池檢測儀。在雙模應用中，APW7075從任何電源
可用5V USB連接，并恢復到電池電源
當USB電源被移除時。

特性
內置500mA LDO和同步升壓
直流-直流轉換器
內置PWM/PFM工作模式
提供雙輸入電源
連接FB到OUT 3.3V輸出電壓或
GND為2.5V輸出電壓或外部
可調輸出電壓的電阻分壓器。
固定300kHz工作頻率
200mA輸出高達94%
當前的
工作電壓0.6V ~ 4.5V
1V啟動輸入電壓
低電池電壓檢測
反向電壓保護
內部同步整流器
自動檢測輸入電壓

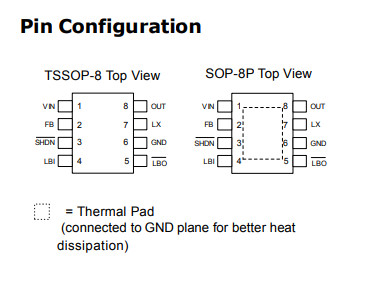

緊湊的SOP-8P和TSSOP-8軟件包
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
雙模式電力系統
USB外圍
攝像機和數碼相機
手持工具
pda
