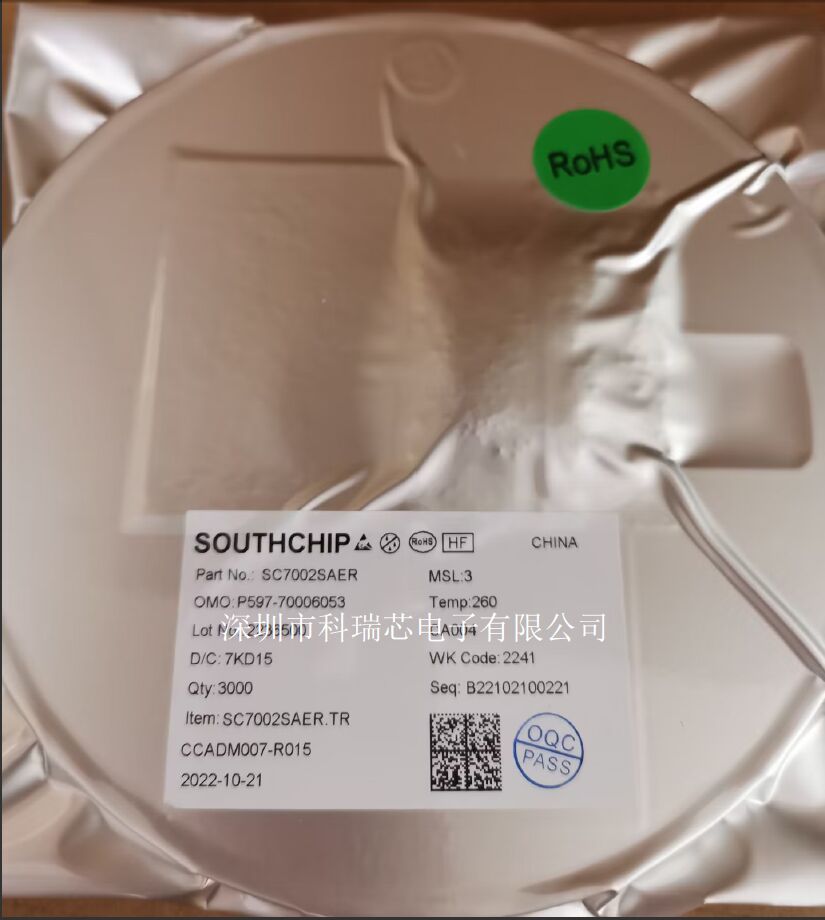

南芯 SC7002 SOT-23-6 電源管理芯片 代理商可提供技術支持

SC7002是一顆集成了超低Rdson（12mΩ）的N溝道MOSFET負載開關，適用于USB Port及其他需要較高電流開關的應用。SC7002集成了限流功能，限流值可通過外部電阻設置。SC7002同時集成了一路DP/DM用于USB供電識別kong制，SC7002監測DP/DM的電壓自動支持BC1.2 DCP模式，分壓模式及1.2V/1.2V模式，支持蘋果，三星，安卓設備。SC7002支持過壓保護，欠壓保護，短路保護，熱關斷，確保芯片正常工作在各種異常情況。SC7002只需要非常少的外圍器件來支持USB開關及充電應用，并采用TSOT23-6封裝。

功能
集成超低Rdson 12mΩ NMOS
可配置的電流限流，限流精度±5%
內置軟起動
超低工作電流
USB端口智能協議識別功能：
   BC1.2 DCP模式
   中國電信工業標準YD/T 1591-2009
   蘋果設備（2.4A）D+/D-
   三星設備D+/D-
輸入欠壓，過壓保護
短路保護
熱關斷
±8KV HBM ESD
TSOT23-6封裝

應用
USB充電器
USB Hub
USB電源
USB外設
