SC2021 電子元器件 SOUTHCHIP/南芯 封裝QFN32 快充協議芯片

SC2021A Type-C/ PD和雙DPDM快速充電控制器

描述
SC2021A是一種Type-C / PD和DPDM快速充電控制器。它遵循zui新的Type-C和PD 3.0標準，支持專有的高壓快速充電協議，具有雙DPDM接口。它的目標是墻壁適配器，旅行適配器和汽車充電器。
SC2021A通過集成USB PD基帶PHY、Type-C檢測、雙DPDM PHY、VBUS放電路徑、VCONN電源、可編程反饋補償、電壓和電流感知、10位高性能ADC、雙10位dac、NMOS門驅動、I2C接口和保護電路，將外部組件zui小化。它包含一個32位高性能微控制器核心，32kByte MTP ROM和2.5kByte RAM，為許多應用程序提供了經濟有效的解決方案。
SC2021A支持多種保護機制，包括過壓保護(OVP)、欠壓保護(UVP)、過流保護(OCP)、短路保護(SCP)、過溫保護(OTP)、DPDM過壓保護(DPDM OVP)、CC過壓保護(CCOVP)、VCONN過壓保護(VCONN OVP)、VCONN過流保護(VCONN OCP)、VCONN短路保護(VCONN SCP)，有效保證系統穩定可靠運行。
SC2021A有32引腳QFN封裝。

特性
USB c型
支持Type-C DFP協議
可配置電阻RP
USB電源輸出
支持DFP USB PD 3.0與PPS
硬件BMC發射機和接收機
全功能物理層
硬件CRC
硬件復位
集成PD 3.0協議引擎
整合VCONN，支持電子標識的SOP
雙DPDM快速充電接口
集成2個固件控制的DPDM接口
支持Apple充電、BC1.2、DCP、HVDCP、FC、AFC、FCP、SCP、VOOC、UART、I2C等專有充電協議
權力
寬的工作范圍:3.1V至22V (26V公差)
集成可編程反饋補償
單片機子系統
集成32位高性能MCU核心
32kByte MTP和2.5kByte RAM
預留獨立空間存儲芯片ID碼
支持UART、I2C和多個I/ o
支持睡眠模式
模擬塊
支持適配器OPTO接口
支持車載充電器FB接口
雙dac用于CC/CV循環。
10位ADC監測電壓/電流/ DPDM/其他信號
集成高側電流感應放大器
集成NMOS門驅動程序
集成VBUS放電路徑
集成溫度感知模塊
保護
對CC1和CC2的26V耐受
DP和DM的12V公差
芯片OVP, UVP, SCP, VCONN OVP, VCONN OCP, VCONN SCP, OTP, DPDM OVP, CC OVP
包

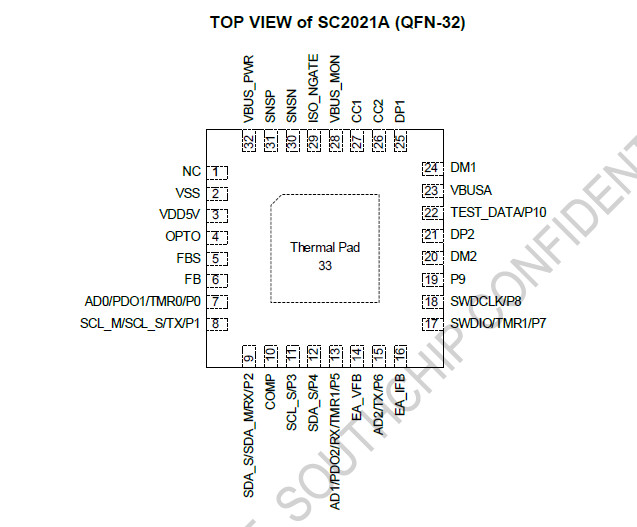

32針QFN, 4mm x 4mm x 0.75mm

應用程序
墻適配器
旅行適配器
汽車充電器
