產品詳情

臺灣致新-G524C3P81U-MSOP-8 配電開關

一般的描述

G524是一款集成電源開關

自供電和總線供電的通用串行總線

(USB)應用程序。G524a, g524b, g524c, g524d

是70mΩ RDS(ON)。

一些保護功能包括電流限制和

熱停機，以防止在連續重載或發生短路時，由于功率損耗增加而引起的災難性開關故障。一個內置的

電荷泵用于驅動n通道MOSFET

即無寄生體二極管消除任何

開關關閉時通過開關的反向電流。當輸出電壓高于輸入電壓時

電壓，電源開關由內部輸出反向電壓比較器關閉。

OC是開漏輸出..告過流或

過溫事件，有典型的9ms故障

超時時間。此外，OC還..告輸出

反向電壓條件下典型的5ms脫故障

超時時間。

特性

70mΩ高側MOSFET

(G524B G524A G524C G524D)

可用的4個版本的當前限制與

返送

工作范圍:2.7V至5.5V

典型上升時間

快速過流響應-1.5 μ s(典型)

欠壓鎖定

130 μ A靜止供電電流

zui大停機電源電流

邏輯電平使能引腳，可用

Active-High或Active-Low版本

下電時無反向電流

取消故障的開漏過流標志

輸出(OC)

可與輸出關閉或不輸出關閉

Pull-low電阻器

輸出反向電壓保護

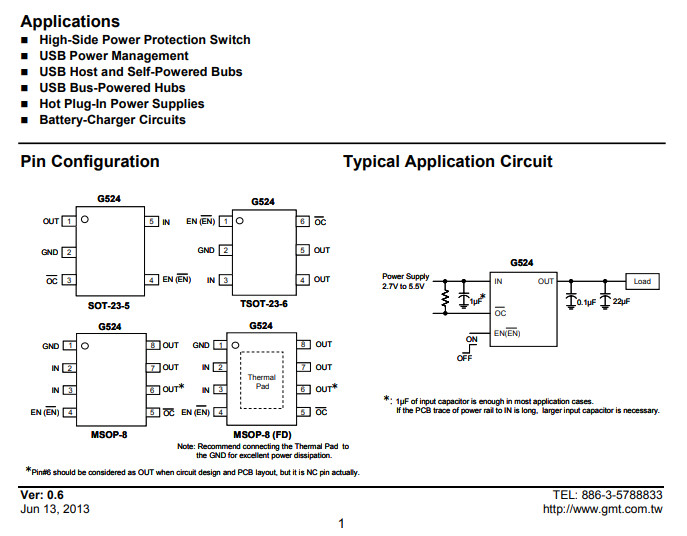

SOT-23-5、TSOT-23-6、MSOP-8和MSOP-8 (FD)

包

UL Certification_ # E232223

CB測試ren證IEC 60950-1:2005

版);我1:2009

應用程序

高側電源保護開關

USB電源管理

USB主機和自供電燈泡

USB總線供電集線器

熱插拔電源

充電器的電路
