DRV8846RGER 電子元器件 TI 封裝VQFN24 接口及驅動芯片 全橋/半橋驅動器

DRV8846雙h橋步進電機驅動器

描述
DRV8846提供了高度集成的步進相機，打印機，投影儀的馬達驅動器其他自動化設備應用。該設備有兩個h橋和一個微步分度器和用于驅動雙極步進電機。的每個h橋驅動器的輸出塊由配置的n通道和p通道功率mosfet組成作為全h橋驅動電機繞組。的DRV8846能夠驅動高達1.4-A全尺寸輸出電流(適當?shù)臒岢梁蚑A =25°C)。

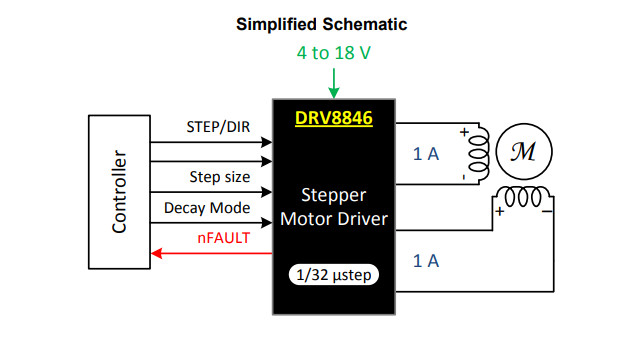

一個簡單的STEP/DIR接口允許簡單的接口控制器電路。引腳允許配置電機全步可達1/32步模式。衰變模式是可配置的，以便自動調優，慢衰減，快衰變，和混合衰變可以使用。的脈寬調制電流切斷時間也可以選擇。提供低功率休眠模式，可自動關機內部電路實現極低的靜止電流畫畫。此睡眠模式可使用專用的nSLEEP銷。
內置UVLO保護功能，過流保護，短路保護，以及超溫。故障情況通過a表示nFAULT銷。

特性
PWM微步電機驅動
-內置微步索引器
-高達1/32微步
-步驟/方向鍵控制
多個衰減模式
——自動調諧..技術
——混合衰減
——緩慢衰減
——快速衰變
可配置Off-Time PWM斬波
- 10-、20-或30-μs Off-Time
平滑步進的自適應落料時間
4- 18v工作電源電壓范圍
1.4 a(每HBridge的全刻度(zui大驅動)電流(25°C)
電流的睡眠模式
3位扭矩DAC縮放電機電流
熱增強表面貼裝包
保護功能
—虛擬機欠壓鎖定(UVLO)
-過流保護(OCP)
-熱停機(TSD)
-故障狀態指示腳(nFAULT)
