產品詳情

NVT4857UKAZ 電子元器件 NXP 封裝UFBGA 記憶卡電壓電平轉換器

兼容SD 3.0-SDR104集成自動方向控制帶有EMI濾波器和ESD的記憶卡電壓電平轉換器保護

一般的描述

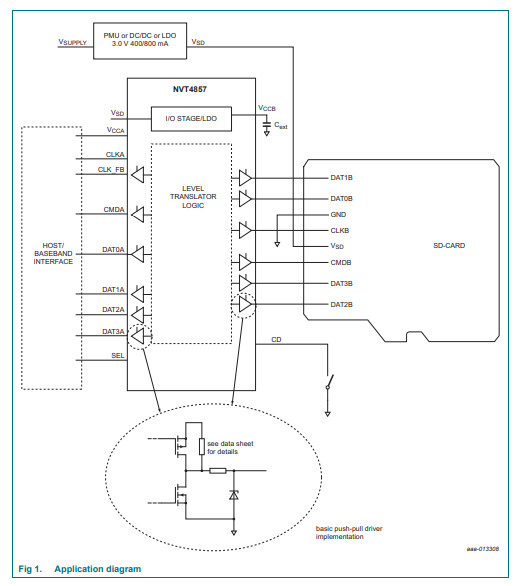

該設備是一個兼容SD 3.0的雙向雙電壓電平轉換器
auto-direction控制。它被設計為接口之間的記憶卡操作
1.8 V或3.0 V信號電平和額定供電電壓1.2 V至1.8 V的主機。
設備支持SD 3.0 SDR104、SDR50、DDR50、SDR25、SDR12和SD 2.0
高速(50mhz)和默認速度(25mhz)模式。該裝置有一個集成的
電壓可選的低衰減調節器，以供應卡端I/ o，一個自動使能/
禁用連接到VSD電源引腳的功能，內置EMI過濾器和健壯的ESD
保護(IEC 61000-4-2, 4級)。

特性和好處
支持高達208 MHz的時鐘速率
符合SD 3.0規范的電壓轉換，支持SDR104、SDR50、
DDR50、SDR25、SDR12、High-Speed和Default-Speed模式
1.2 V至1.8 V主機側接口電壓支持
時鐘同步反饋通道
100 mA低降壓穩壓器，為卡端I/ o供電
◇推拉式輸出級，先斷后制，功耗低
體系結構
通過VSD自動啟用和禁用
集成上拉和下拉電阻:不需要外部電阻
集成EMI濾波器抑制數字I/ o的更高諧波
iec61000 -4-2標準的8 kV綜合ESD防護，卡側4級
水平移動緩沖器使ESD應力遠離主機(零夾緊概念)
n20-ball WLCSP;距0.4毫米
