產品詳情

L6235PD013TR 電子元器件 ST 封裝PowerSO-36 PWM電流控制器 驅動器 欠壓鎖定

三相無刷直流電機的DMOS驅動

特性
工作電源電壓從8到52伏
5.6 A輸出峰值電流(2.8 A DC)
RDS(ON) 0.3Wtyp。Tj價值
= 25°C
工作頻率可達100khz
非耗散過流檢測和
保護
診斷輸出
恒定off PWM電流控制器
慢衰減synchr。整改
60°和120°霍爾效應解碼邏輯
制動功能
轉速計輸出用于速度回路
交叉?zhèn)鲗ПＷo
熱關機
欠壓鎖定
集成快速自由輪二極管

描述
L6235設備是一個DMOS完全集成3-帶過流保護的相位電機驅動器。
該裝置采用BCD技術實現(xiàn)隔離DMOS功率晶體管與CMOS和同一芯片上的雙極電路。
該裝置包括所有所需的電路驅動三相無刷直流電動機，包括DMOS橋，恒關時PWM電流控制器和譯碼邏輯為單端產生所需的霍爾傳感器功率級順序。

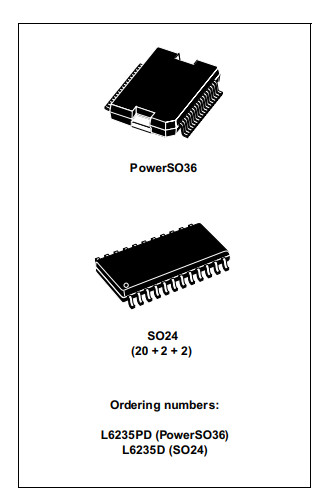

支持PowerSO36和SO24 (20 + 2 + 2)封裝時，L6235裝置具有高側非耗散過流保護功能功率mosfet和熱關閉。
