EM78P374NSO20J 電子元器件 ELAN臺灣義隆 封裝SOP-20

一般的描述
EM78P374N是一個采用低功耗、高速CMOS設計和開發的8位微處理器
技術。它用于15位內核模擬，它模擬4K′15位可編程ROM和
304′8位系統內可編程SRAM。使用ICE370N，用戶可以開發他們的程序
ELAN的幾種OTP類型的IC。

特性
CPU配置
支持4K′15位程序ROM
304′8位片上寄存器(SRAM)
超過10年的數據保存
用于子程序嵌套的8級堆棧
雙時鐘工作模式
四個可編程水平電壓檢測器
(lvd): 4.5v, 4v, 3.3v, 2.2v
四次可編程電平電壓復位
(lvr): 4.0v, 3.5v, 2.7v, 1.8v (por)
上電復位電平電壓:1.8V~1.9V
在5V/4MHz時小于1.0 mA
通常為15ma，在3V/16kHz下
睡眠模式下，通常為2ma
四種運營模式
I/O端口配置
6個雙向I/O端口:P5、P6、P7
22個I/O引腳
22個可編程開漏I/O引腳
21個可編程拉高I/O引腳
21個可編程下拉I/O引腳
21個可編程高匯聚/驅動器I/O引腳
外部中斷:INT0
工作電壓范圍:
2.1V~5.5V在0~70°C(商用)
-40~85°C下2.3V~5.5V(工業)
工作頻率范圍:
晶體/IRC/ERC振蕩電路由
系統時鐘的代碼選項
通過代碼選項選擇IRC振蕩電路
為子時鐘
主時鐘
晶體模式:
直流~ 16兆赫在5~5.5V
DC ~ 8mhz在3~5.5V
DC ~ 4mhz, 2.1V~5.5V
IRC模式:
直流~ 16兆赫在5~5.5V
DC ~ 8mhz /2clks在3V~5.5V
DC ~ 4 MHz/2clks在2.1V~5.5V
子鐘
IRC模式:16kHz/32kHz
外圍配置
具有選擇性的8位實時時鐘/計數器(TCC)
信號源和觸發邊
14+2通道模數轉換器
12位分辨率+ 1內部參考Vref+。
一個8位定時器/計數器
TC1:
定時器/計數器/捕獲/ / /蜂鳴器/ PWM / PDO的窗口
(可編程分壓器輸出)模式選擇
外部中斷喚醒。功能:上升或
下降沿中斷
i2c總線可用。函數;7/10-bit地址,
8位數據收發模式
端口56輸入狀態改變喚醒
3個16位PWM
一個比較器/ OP
16可用中斷
特色
可編程自由運行看門狗定時器
抗靜電能力強
節電睡眠模式
振蕩模式可選

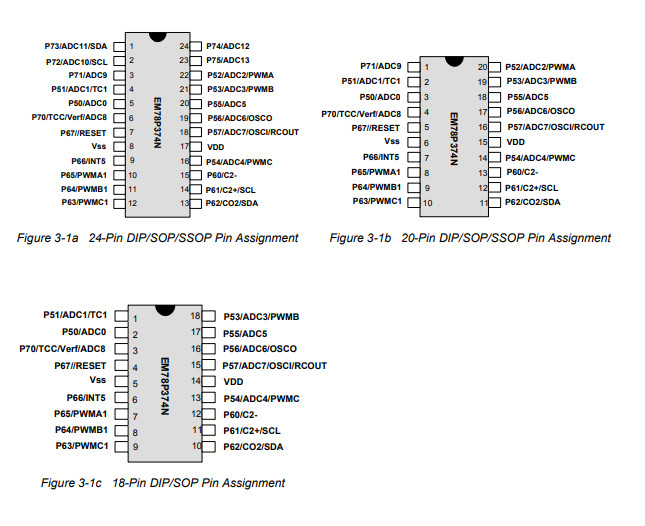

包類型:
18腳DIP 300mil:EM78P374ND18
18腳SOP 300mil:EM78P374NSO18
20針DIP 300mil:EM78P374ND20
20針SOP 300mil:EM78P374NSO20
20腳SSOP 209mil:EM78P374NSS20
24針瘦DIP 300mil:EM78P374NK24
24腳SOP 300mil:EM78P374NSO24
24腳SSOP 150mil:EM78P374NSS24
