產品詳情

EM78P372ND14J 電子元器件 ELAN臺灣義隆 封裝DIP-14

綜述
EM78P372N是采用低功耗高速CMOS工藝設計開發的8位微控制器。該控制器有片內2KX13位一次性編程
ROM(OTP-ROM)。它提供一個保護位用以保護用戶在OTP存儲器內的程序不被讀取，三個代碼選項以滿足
用戶的需要。
基于增強的OTP-ROM特性，EM78P372N可方便地開發和校驗用戶代碼，另外，使用開發與編程工具，使此
OTP代碼更新更加簡單和有效，用戶可利用義隆燒錄器很容易地?zé)�錄其開發代碼。

產品特性
CPU 配置
2K′13 位片內 ROM
80′8位片內寄存器 (SRAM)
8級堆棧用于子程序嵌套
5V/4 MHz 工作條件下耗電流低于 1.5 mA
3V/32kHz 工作條件下耗電流典型值為 15 mA
休眠模式下耗電流典型值為 2 mA
I/O 端口配置
3 組雙向I/O端口: P5, P6, P7
18 I/O 引腳
喚醒端口: P5
8 個可編程下拉I/O引腳(P50 ~ P57)
16 個可編程上拉I/O引腳(P50 ~ P57) (P60 ~ P67)
8 個可編程漏極開路I/O引腳(P60 ~ P67)
14 個可編程高灌I/O引腳(P51 ~ P54, P56 ~ P57)
(P60 ~ P67)
外部中斷: P60
工作電壓范圍:
2.1V~5.5V at 0°C~70°C (商規)
2.3V~5.5V at -40°C~85°C (工規)
工作頻率范圍(基于2個時鐘周期):
晶振模式: DC ~ 16 MHz, 4.5V;
DC ~ 8 MHz, 3V; DC ~ 4 MHz, 2.1V
ERC模式: DC ~ 2 MHz, 2.1V;

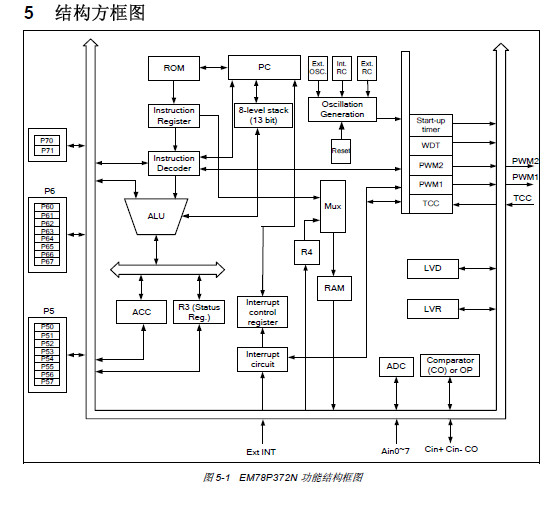

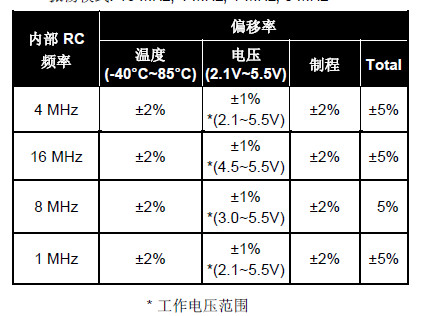

IRC 模式
振蕩模式: 16 MHz, 4 MHz, 1 MHz, 8 MHz
以上四個主頻都可通過編程設置ICE300N仿真器的六個
校正位來校正，OTP可由義隆燒錄器自動校正。
快速啟動時間，在XT模式(VDD: 5V, 晶振: 4 MHz, C1/C2:
15pF)下只需0.8ms, 在IRC模式(VDD: 5V, IRC: 4 MHz)下
只需10ms。
外設配置
8位實時時鐘/計數器 (TCC)，其時鐘源、邊沿觸發和溢
出中斷可選
4級可編程電壓檢測(LVD) : 4.5V, 4.0V, 3.3V, 2.2V
上電復位和可編程電壓復位 POR:1.8V(默認),
(LVR) : 4.0V, 3.5V, 2.7V
8通道解析度為12位的模數轉換器
一對比較器或OP(偏移電壓: 小于10mV)
兩個脈寬調制器 (PWM)，8位分辨率
10個可用中斷
TCC 溢出中斷
輸入端口狀態改變中斷（可喚醒休眠模式）
外部中斷
ADC 轉換完成中斷
比較器狀態改變中斷
低電壓檢測(LVD) 中斷
PWM1~2 周期匹配中斷
PWM1~2 占空比匹配中斷
特性:
可編程的自由運行看門狗定時器 (4.5 ms : 18 ms)
休眠省電模式
上電電壓偵測器
高抗EFT特性 (4MHz及以下抗EFT性能更好)
封裝類型:
10-pin MSOP 118mil : EM78P372NMS10
14-pin DIP 300mil : EM78P372ND14
14-pin SOP 150mil : EM78P372NSO14
16-pin SOP 150mil : EM78P372NSO16A
18-pin DIP 300mil : EM78P372ND18
18-pin SOP 300mil : EM78P372NSO18
20-pin DIP 300mil : EM78P372ND20
20-pin SOP 300mil : EM78P372NSO20
20-pin SSOP 209mil : EM78P372NSS20
16-pin QFN 3′3′0.8mm : EM78P372NQN16
