IP175G 電子元器件 ICPLUS/九陽 封裝QFN48 接口控制器IC
一般的描述
IP175G/GH采用先進的CMOS制作(85nm)技術，只需要3.3V單片電源。這一特性使得IP175G/GH得以使用功耗極低，如滿載操作(100Mbps全雙工5端口)，它只需要0.45 w。
IP175G/GH還支持Power Management用于IEEE 802.3az、APS、WOL+和綠色能源PWD。而兩個鏈路設備有沒有IEEE 802.3az能力，IP175G/GH使用WOL+更改鏈接從100Mbps到10Mbps保存權力。
IP175G/GH的PWD是為功率設計的用戶按下按鈕，立即下電不要拔掉電源適配器。按下按鈕同樣，它會立即啟動。
除了低功耗和高節電方法，IP175G/GH支持AFT保存客戶測試成本。通過使用推底
IP175G/GH將自動測試完全通過本身。
IP175G/GH/IP175GI/GHI可在48QFN無鉛包裝。
特性
5端口嵌入式10/100 PHY開關控制器
支持5個100BaseTX(IP175G)或4個100BaseTX
外匯(IP175GH) + 1
支持1K MAC地址輸入
448K位的包緩沖存儲器
100M PHY支持全雙工IEEE802.3az
10M PHY只支持10BaseTe
支持自動MDI-MDIX功能
電源管理工具(PWMT)
- APS，斷開連接時自動省電
—基于IEEE 802.3az協議的節能
—WOL+，輕交通省電
—PWD，強制下電省電
支持汽車工廠測試(AFT)
單路3.3V電源
內置1.1V核心電壓LDO調節器
每個端口有兩個優先級隊列
支持基于802.1p和DiffServ的QoS
QoS
——港口基地
——802.1便士
- IP DiffServ IPV4/IPV6
—TCP/UDP端口號
-引腳配置端口優先級(VIP端口)
支持zui大轉發包長度
1552/1536字節選項
支持端口鏡像功能
支持1k MAC地址
支持廣播風暴防護
支持端口集群(LACP)
支持16 VLAN (IEEE Std 802.1q)
-出口/ Tagged-based VLAN
-支持插入，刪除標簽
內置50歐姆電阻簡化BOM
85納米工藝
包裝及操作溫度

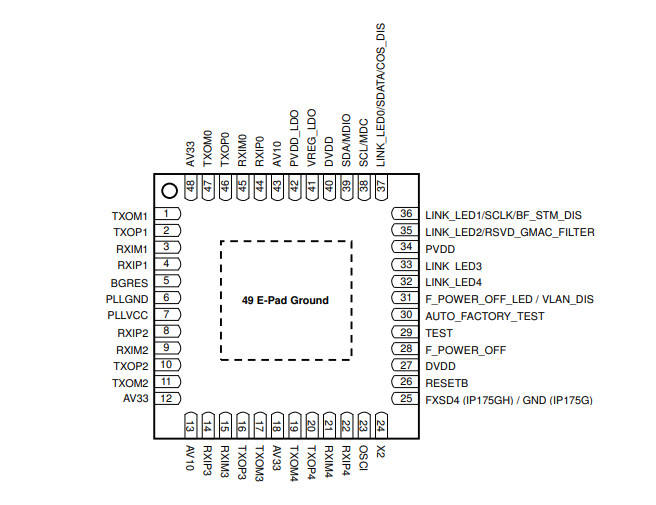

- IP175G/GH: 48 Pin(6mmx6mm) QFN, 0~70℃
- IP175GI/GHI: 48引腳(6mmx6mm) QFN，
-40 ~ 85℃
應用程序
5端口10/100啞開關
4外匯啞Switcn tx + 1
