WD31089Q 電子元器件 WILLSEMI/韋爾 封裝QFN2520-12L  12.6 v 7-A全集成同步升壓變換器

描述
WD31089Q是一個完全集成的同步升壓器轉換器。該裝置體積小，效率高便攜式設備電源解決方案。的WD31089Q輸入電壓范圍從2.7 V到12v支持單cell或雙cell驅動的應用程序鋰離子或聚合物電池。的WD31089Q支持7a連續(xù)開關電流輸出電壓可達12.6 V。
WD31089Q采用自適應恒定停機時間峰值電流模式控制，調節(jié)輸出電壓。PWM模式下的開關頻率為可從200千赫到2.0兆赫。的WD31089Q還內置了4毫秒軟啟動功能和可調峰值開關限流功能。的設備還提供13.2 V輸出過電壓保護，逐周期過流保護，和熱停堆保護。

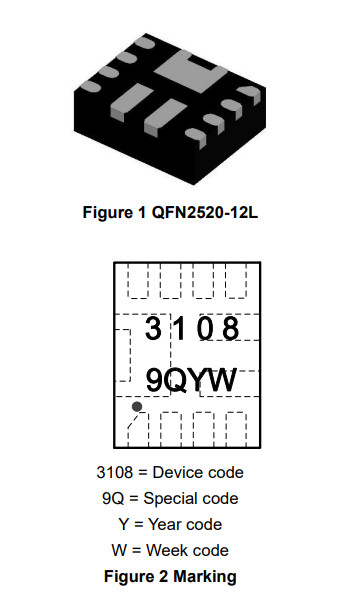

WD31089Q的尺寸為2.0 mm×2.5 mmQFN2520-12L包。標準產品不含鉛和無鹵。

特性
輸入電壓范圍2.7 V ~ 12v
輸出電壓范圍為4.5 V至12.6 V
集成19 mΩ(電源開關)/ 27 mΩ(整流器
面)
高達90% EFF在VIN = 3.3 V, VOUT = 9 V, IOUT = 2
一個
可調開關頻率范圍為200khz
2.0兆赫
電阻可編程峰值電流限制高達10
A為高脈沖電流和打嗝
輕載時的省電模式
快速負載瞬態(tài)響應與COT控制
模式
13.2 V時內部輸出過壓保護
熱關機

應用程序

藍牙™揚聲器

快速充電電源

便攜式POS終端

電子煙
