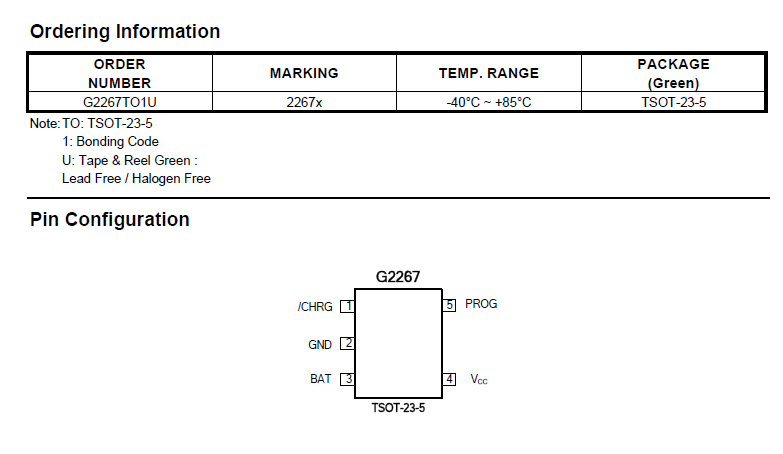

深圳現貨供應-G2267TO1U-TSOT-23-5 臺灣致新進口原裝芯片

單芯鋰離子電池線性充電器

一般的描述

G2267是一個獨立的線性鋰離子電池

充電器具有完整的涓流充電，恒定充電

電流和恒壓充電回路。

沒有外部電源MOSFET，感測電阻和

由于內部功率，需要阻塞二極管

MOSFET的架構。充電電壓可調

電壓為4.2V，充電電流由單片機可編程

外部電阻器。后終調節電壓為

達到，充電電流下降到1/10

程序充電電流，開漏NMOS

/CHRG引腳會自動弱拉低和

終止電荷循環。

其他功能包括欠壓鎖定，自動

充電，過溫保護和a

充電狀態指示引腳。

特性

無外部功率MOSFET，感測電阻或

需要阻斷二極管

可編程恒充電電流限制

高達800mA

自動充值

完全涓流充電，恒流，

恒壓和充電終止

帶熱調節的充電程序

zui大的充電率，沒有過熱的風險

為單節鋰離子電池直接充電USB端口

預置4.2V充電電壓，精度±1%

軟啟動限制涌流

內部熱保護電路

TSOT-23-5包

應用程序

MP3播放器

移動電話

pda

手持設備
