GMT致新臺灣進口原裝芯片-M2296B81U-手機電源管理系統

一般的描述

M2296為手機或數據卡提供了完整的電源解決方案。它包含四個dc/dc轉換器和十個ldo，為手機的每個關鍵模塊供電，并優化為zui大電池壽命，在待機模式操作時具有低接地電流。所有通道DC/DC轉換器在3.0MHz的固定頻率下工作，以優化尺寸，成本和效率。所有同步變換器在輕載時都以脈沖跳變方式工作。M2296具有I2C兼容接口。

M2296采用WLCSP7X7-49封裝。

特性

2.8V ~ 5.5V輸入電壓工作。

高達95%效率的DC/DC轉換器

內置4-ch同步降壓轉換器，10-ch LDO和1-ch低靜態電流LDO用于RTC。

buck和ldo可以設置為低負載時較低的靜態電流。

低功耗(關機)< 20μA。

Buck1支持DVS功能，25mV/步。

內置電源開關順序的PMIC。

內置短路保護(SCP)，欠壓保護(UVP)，和周期逐周期電流限制的DC/DC轉換器。

10通道ldo通過I2C可編程為電壓選項。

實時時鐘

具有2個輸入通道的12位監控ADC

內置熱關機功能。

內置VCC OVP功能。

內置電源鍵功能。

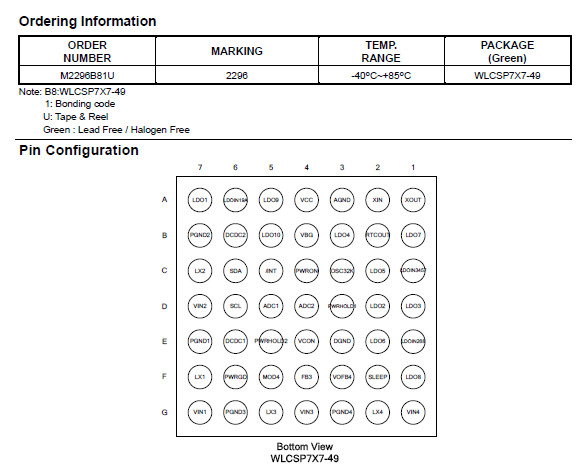

WLCSP7X7-49封裝(0.4mm間距)。

應用程序

手機

智能手機
